| Brand Name: | HongCe |
| Model Number: | LTI-1 |
| MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| Payment Terms: | T/T |
| Supply Ability: | 15 مجموعة لكلّ شهر |

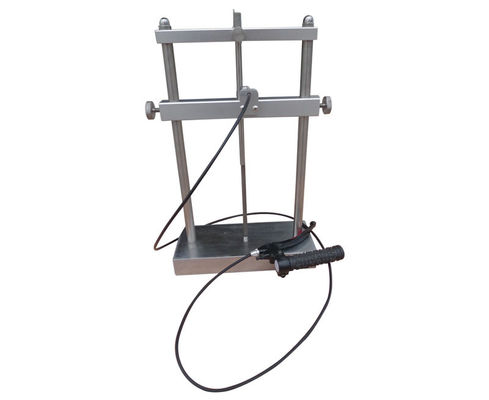

IEC 60884-1 2013 الفقرة 24.4 جهاز اختبار مقاومة الشد بدرجة الحرارة المنخفضة
معلومات المنتج:
يؤكد جهاز HT لاختبار الصدمة عند درجة الحرارة المنخفضة على المعيار رقم IEC60884 27 والشكل 42. الأول مناسب لاختبار تأثير السلك بينما يتم تطبيق الاختبار الأول لاختبار تأثير القابس والمقبس والمحول والأسلاك قناة الكهربائية.
المعيار: IEC 60884-1 ، البند 2013 ، 24.4 ، 30.4 ، الشكل 27 و 42 ، IEC60811-1-4 ، VDE0620 وهلم جرا
التطبيق: هذا الجهاز يستخدم للتحقق من مقاومة الصدم في درجة حرارة منخفضة من الملحقات الكهربائية ، فضلا عن الأسلاك والكابلات.
عينة الاختبار: الملحقات الكهربائية ، وصناديق تركيب نوع السطح ، والغدد المسمار ، والأغطية ، والأسلاك والكابلات الخ
الميزة: يجب استخدام هذا الجهاز مع غرفة درجة حرارة منخفضة ، يجب وضع الجهاز على وسادة مطاطية إسفنجية بسماكة حوالي 40 مم ، ويجب وضعه في غرفة درجة الحرارة المنخفضة قبل وأثناء الاختبار.
المعايير الفنية:
| نموذج | جهاز اختبار الصدم H926 | جهاز اختبار الصدم H926A |
| محطة | محطة واحدة | ثلاث محطات |
| وزن مطرقة الاصطدام (g) | 1000 ± 2 و 100 ± 1 | 100 ، 200 ، 300 ، 400 ، 500 ، 600 ، 750 ، 1000 ، 1250 ، 1500 (انظر الجدول 1 و 2) |
| ارتفاع تأثير (مم) | 100 | 100 |
| قطعة حديد وسيطة | Φ20 ، نهاية القاع مدور R300 ، 100G | Φ20 ، نهاية القاع مدور R300 ، 100G |
| اساسي | IEC60884-1 24.4 الشكل 27 IEC60884-1 30.4 الشكل 42 | IEC60811-1-4 |
| عملية | دليل ، الاصدار الميكانيكي | دليل ، الاصدار الميكانيكي |
جدول 1 بالنسبة لكابلات القدرة للتثبيت الثابت ، يجب أن تكون كتلة المطرقة لاختبار العينات كما هو موضح في الجدول التالي:
| القطر الكلي (مم) | كتلة من المطرقة (ز) | |
| في الاعلى | تصل إلى وتشمل | |
| - | 4.0 | 100 |
| 4.0 | 6.0 | 200 |
| 6.0 | تسعة | 300 |
| تسعة | 12.5 | 400 |
| 12.5 | 20.0 | 500 |
| 20.0 | 30.0 | 750 |
| 30.0 | 50.0 | 1000 |
| 50.0 | 75.0 | 1250 |
| 75.0 | - | 1500 |
الجدول 2 بالنسبة للكابلات والحبال المرنة وكابلات الاتصالات ، تكون كتلة المطرقة لاختبار العينة على النحو التالي:
| القطر الكلي (مم) | كتلة من المطرقة (ز) | |
| في الاعلى | تصل إلى وتشمل | |
| للحبال المسطحة | 100 | |
| - | 6.0 | 100 |
| 6.0 | 10.0 | 200 |
| 10.0 | 15.0 | 300 |
| 15.0 | 25.0 | 400 |
| 25.0 | 35.0 | 500 |
| 35.0 | - | 600 |
