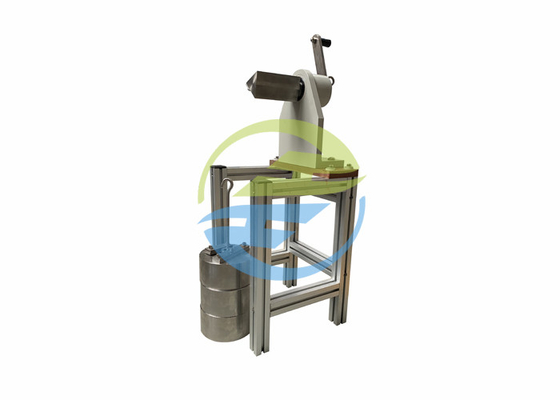

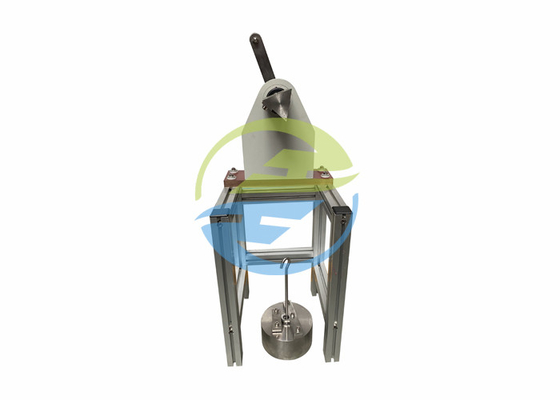

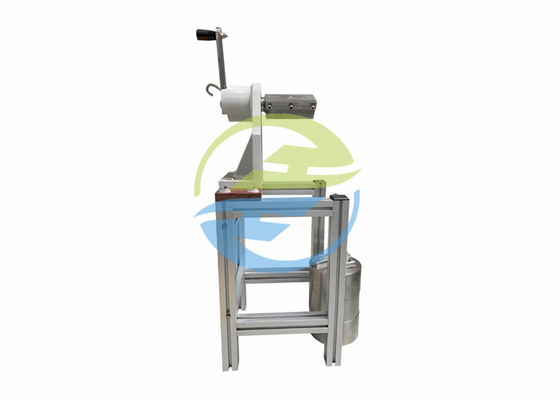

IEC60950-1 ملحق جهاز اختبار ظرف AA بثلاثة أوزان 50 نيوتن

IEC60950-1 ملحق جهاز اختبار ظرف AA بثلاثة أوزان 50 نيوتن

IEC60950-1 الملحق أ

يتم استخدام ثلاث عينات اختبار ، تتكون كل عينة فردية من ثلاث طبقات أو أكثر من مادة صفيحة رقيقة غير قابلة للفصل تشكل عزلًا معززًا.يتم تثبيت عينة واحدة في كل مرة على مغزل أداة الاختبار (الشكل AA.1) كما هو موضح في الشكل AA.2.

يتم تطبيق قوة نزولية مقدارها 150 نيوتن ± 10 نيوتن على الطرف الحر للعينة (انظر الشكل AA.3) ، باستخدام أداة تثبيت مناسبة.يتم تدوير المغزل
- من الموضع الأولي (الشكل AA.2) إلى الموضع النهائي (الشكل AA.3) والعكس ؛
- على النحو الوارد أعلاه للمرة الثانية ؛
- من الموضع الأولي إلى الموضع النهائي.معدات اختبار الصوت والفيديو
إذا انكسرت عينة أثناء الدوران حيث تم تثبيتها في المغزل أو بجهاز التثبيت ، فإن هذا لا يشكل فشلًا.إذا تعطلت عينة في أي مكان آخر ، فهذا يعني أن الاختبار قد فشل.
بعد الاختبار أعلاه ، يتم وضع صفيحة معدنية بسمك 0،035 مم ± 0،005 مم ، بطول 200 مم على الأقل ، على طول سطح العينة ، معلقة على كل جانب من جوانب المغزل (انظر الشكل AA.3).يجب أن يكون سطح الرقاقة الملامس للعينة موصلًا وليس مؤكسدًا أو معزولاً بأي شكل آخر.يتم وضع الرقاقة بحيث لا تقل حوافها عن 18 مم من حواف العينة (انظر الشكل AA.4).ثم يتم شد الرقاقة بواسطة وزنين متساويين ، واحد في كل طرف ، باستخدام أدوات تثبيت مناسبة.معدات اختبار الصوت والفيديو

اساسي:تأكد من IEC60065: 2014 البند 8.21 ، الشكل 14 ~ 16 ، IEC60950

تطبيق:التحقق من قوة العزل ضد التلف لمواد الطبقة الرقيقة غير القابلة للفصل.

عينة الاختبار:مادة طبقة رقيقة غير قابلة للفصل.معدات اختبار الصوت والفيديو

ميزة:يتم تعيين موضع 10 ° و 230 ° بحد ميكانيكي ، ليس فقط لضمان دقة زاوية الاختبار ، ولكن أيضًا لتحقيق طريقة تشغيل بسيطة ؛الوزن بحلقة معلقة ، في حالة تلف نقطة بسبب قوة سحب كبيرة جدًا.

المعلمات:

1 ، وزن 50N * 3 قطعة ، يمكن دمجها لتحقيق اختبار 100N و 150N.

2 ، عدد مرات الاختبار: 3 مرات.

3 ، اختبار تحمل الجهد (اختياري).معدات اختبار الصوت والفيديو
