| الاسم التجاري: | HongCe |
| رقم الطراز: | HDX1310 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 25 مجموعة / شهر |

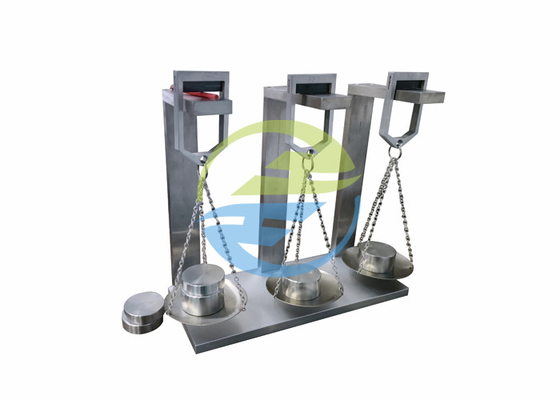

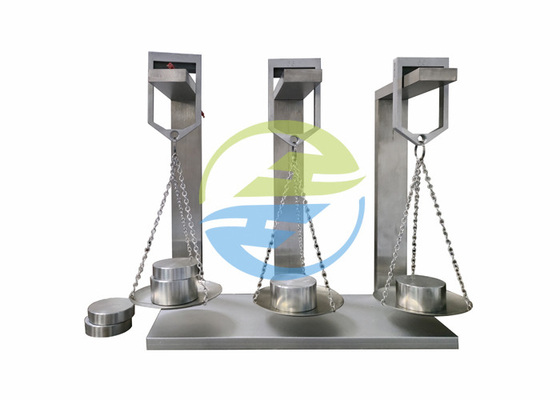

IEC60811-3-1 جهاز المسافة البادئة لدرجة الحرارة العالية بملف جانبي على شكل قطاع بزاوية 90 درجة و 120 درجة
IEC 60811-3-1 بند 8.1.3 موضع كل قطعة اختبار في جهاز الاختبار
يظهر جهاز المسافة البادئة في الشكل 1 ، ويتكون من شفرة مستطيلة بحافة عرضها 0.70 ± 0.01 مم ، والتي يمكن الضغط عليها مقابل قطعة الاختبار.يجب وضع كل قطعة اختبار في الموضع المبين في الشكل 1. يجب وضع أسلاك مسطحة بدون أغلفة على جانبها المسطح.يجب تثبيت قطع الاختبار ذات القطر الصغير على الدعامة بطريقة لا تنحني تحت ضغط الشفرة.توضع قطع الاختبار من النوى ذات الشكل القطاعي على دعامة مزودة بملف جانبي مناسب على شكل قطاع كما هو موضح في الشكل 1. وتطبق القوة في اتجاه عمودي على محور القلب ؛يجب أن تكون النصل أيضًا عموديًا على محور القلب.
اساسي:
IEC 60811-508 كابلات الألياف الكهربائية والبصرية - طرق الاختبار للمواد غير المعدنية - الجزء 508: الاختبارات الميكانيكية - اختبار الضغط عند درجة حرارة عالية للعزل والأغلفة ، IEC 60811-3-1 الشكل 1.معدات اختبار الكابلات
تطبيق:
بالنسبة إلى منتجات الأسلاك والكابلات المعزولة والمغلفة بـ PVC ، قم بقياس مقاومة التشوه الحراري لـ PVC المعزول والمغلف تحت تأثير الحمل الحراري والميكانيكي ، يمكن أن يكون سلك العزل المراد قياسه دائريًا ، على شكل مروحة ومتوازي ، يجب أن يكون مغلفًا يمكن أن يكون القياس مستديرًا أو مسطحًا.لا يوصى باستخدام طريقة الاختبار هذه عندما يكون سمك عينة الاختبار (العزل أو الغلاف) أقل من 0.4 مم.معدات اختبار الكابلات
عينة الاختبار:
منتجات الأسلاك والكابلات المعزولة والمغلفة PVC ، مادة الأكمام العازلة للدبوس
المعلمات:
| محطة العمل | 3 محطات |
| عرض شفرة | 0.70 ± 0.01 مممعدات اختبار الكابلات |
| نموذج طائرة الدعم | 0 ° ، 90 ° ، 120 ° قطعة واحدة لكل قطعة ، يمكن استبدالها. |
| يدعم | دعم أملس من الفولاذ المقاوم للصدأ |
| وزن | 1 ، 2 ، 5 ، 10 ، 20 ، 50 ، 100 ، 200 ، 500 ، 1000 جم ، كل منها 3 قطع ، إجمالي 30 قطعة. |
