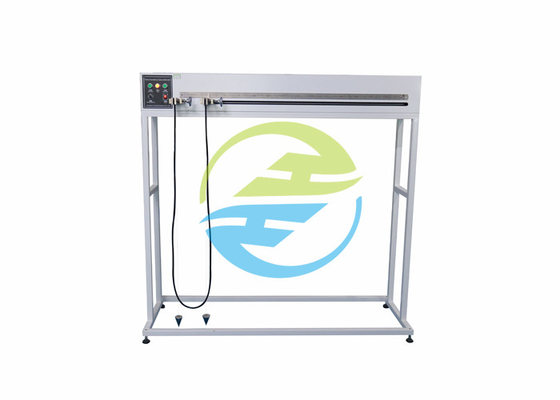

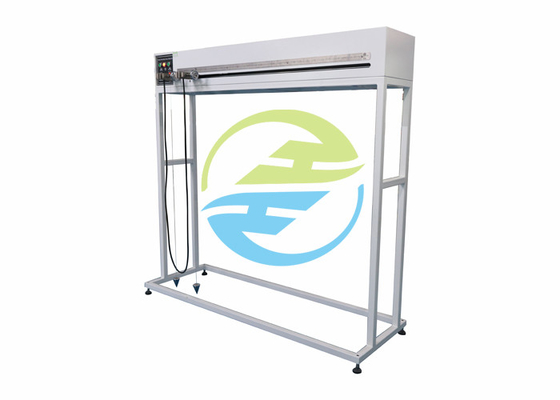

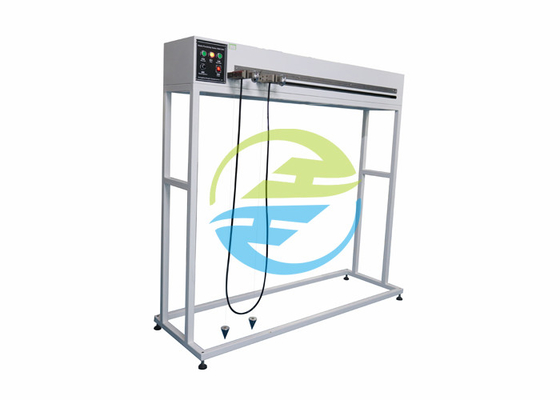

IEC60245-2 معدات اختبار الكابلات ، اختبار المرونة الثابت ، المشبك بارتفاع 1.5 متر

IEC60245-2 معدات اختبار الكابلات ، اختبار المرونة الثابت ، المشبك بارتفاع 1.5 متر على الأقل

اساسي:IEC60245-1 الكابلات المعزولة بالمطاط - الفولتية المقدرة حتى وتشمل 450/750 V- الجزء 1: المتطلبات العامة ، IEC60245-2 الفقرة 3.2 والشكل 2 الكابلات المعزولة بالمطاط الفولتية المقدرة حتى وتشمل 450/750 V- الجزء 2: طرق الاختبار.معدات اختبار الكابلات

تطبيق:يتم استخدامه لفحص القوة الميكانيكية للكابلات المرنة المكتملة.لا ينطبق هذا الاختبار على الكابلات المرنة ذات النوى ذات مساحة المقطع العرضي الاسمية التي تزيد عن 4 مم 2 والكابلات التي تحتوي على أكثر من 18 مركزًا موضوعة في أكثر من طبقتين متحدتين المركز.

عينة الاختبار:الكابلات المرنة المنجزة.معدات اختبار الكابلات

ميزة:يجب اختبار عينة بطول 3 م ± 0.05 م في جهاز مشابه لما هو مبين في الشكل 2. يجب وضع مشابك ، A و B ، على ارتفاع لا يقل عن 1.5 متر فوق مستوى سطح الأرض.يجب أن يتم تثبيت المشبك A ويجب أن يتحرك المشبك B بشكل أفقي عند مستوى المشبك A. تكون على مسافة / =0.20 م من المشبك أ. يأخذ الكابل تقريبًا الشكل الموضح في الشكل 2 بالخطوط المنقطة.يجب بعد ذلك تحريك المشبك المتحرك B بعيدًا عن المشبك الثابت A حتى تأخذ الحلقة المتكونة من الكبل الشكل ، المشار إليه في الشكل 2 بواسطة المخطط الثقيل ، من U محاطًا بالكامل بين خطين راسيا عبر المشابك ويتم تثبيتها بشكل عرضي للمولد الخارجي للكابل.يجب إجراء هذا الاختبار مرتين ، يتم لف الكابل في المشبك ، بعد الاختبار الأول ، حتى 180 درجة.معدات اختبار الكابلات
