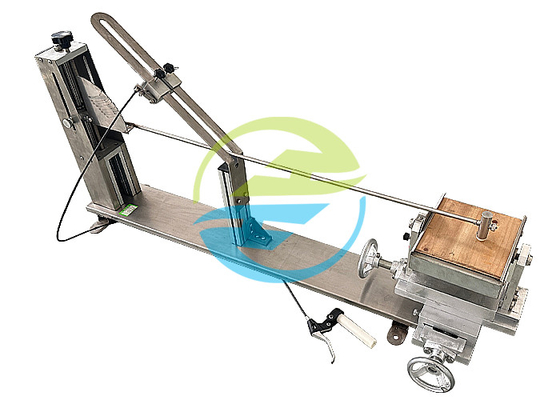

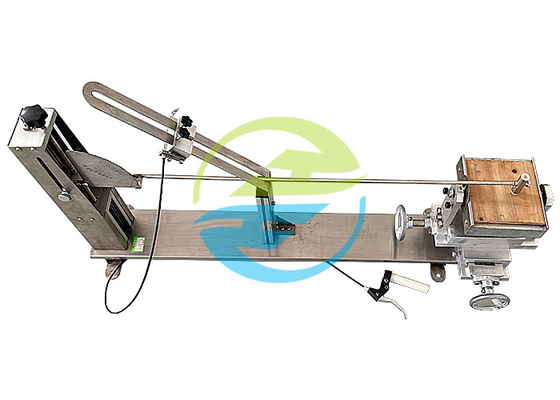

معدات اختبار الأثر IEC 60884-1 جهاز اختبار المطرقة مع عدة ارتفاعات السقوط

معدات اختبار الأثر IEC 60884-1 جهاز اختبار المطرقة مع عدة ارتفاعات السقوط

عرض المنتج:

هذا الجهاز الاختبار يتوافق مع العديد من المتطلبات القياسية مثل IEC60068-2-75 و IEC60884-1fig22-26. يتم استخدامه لاختبار القوة الميكانيكية للأسر والاستخدام المماثل لمقابس السدادات ،الملحقات الكهربائية مثل المفتاحات والمجالس، إلخ

معيارمعدات اختبار الأثر:

IEC 60884-1: 2022 المقابس والمنافذ للأغراض المنزلية والأغراض المماثلة - الجزء 1: المتطلبات العامة الفقرة 24.2;

اختبار IEC 60068-2-75 EHA

تطبيقجهاز اختبار مطرقة البندول:

المعدات تستخدم على نطاق واسع في البلاستيك، الفيلم، الورق، الفيلم المركب، ورق المعدن، النايلون، المطاط الصلب، البلاستيك المعزز بالألياف الزجاجية، مواد العزل الكهربائي،واختبارات مقاومة الصدمات الأخرى للمواد غير المعدنية.

عينة اختبارجهاز اختبار مطرقة البندول:

المقابس والمنافذ، صناديق التثبيت ذات النوع السطحي، الغدد المسمارية، أغطية الغدد، المفاتيح، وغيرها من الملحقات الكهربائية.

خصائصمعدات اختبار الأثر:

هذا الجهاز هو لاختبار تأثير الطاقة (الطاقة أقل من 2J). يمكن ضبط دعامة التركيب قبل وبعد ، ويمكن ضبط زاوية التأثير.

المعلمات:

1، العنصر الاصطدامي (الكتلة المكافئة):150 ± 1g؛

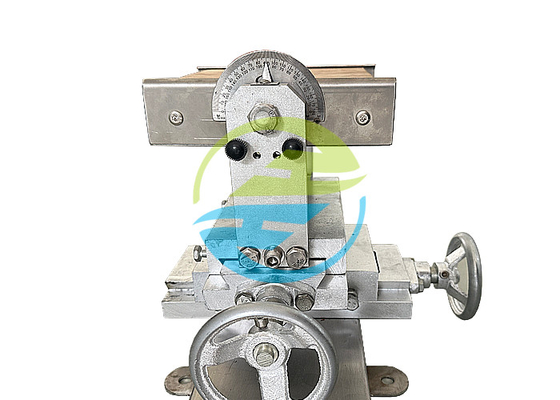

دعامة التثبيت:وزن:10±1 كجم؛

زاوية الدوران: ± 60°، يمكن أن تدور ± 90°.

4.طول البندول:1000±1mm،وزن:100±1g،قطر خارجي:9 mm،سمك:0.5 ملم

5. ارتفاع تأثير البندول: 75 ملم، 100 ملم، 150 ملم، 200 ملم، 250 ملم، 300 ملم، 400 ملم، 500 ملم عرض مقياس.

6. التوافق بين ارتفاع السقوط والطاقة

الجدول (طاقة منخفضة)---- العلاقة بين طاقة الاصطدام و ارتفاع السقوط
