منصة اختبار الأداء الشاملة الأوتوماتيكية لتثبيت مضخة تفريغ حلقة الماء للمركبات الكهربائية

مقدمة المنتج

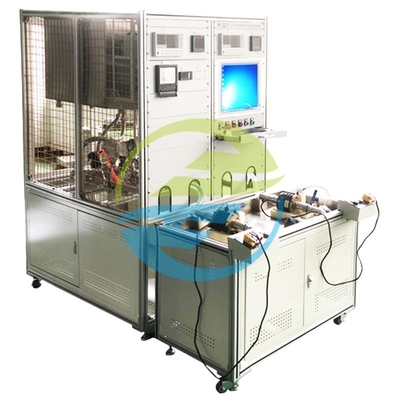

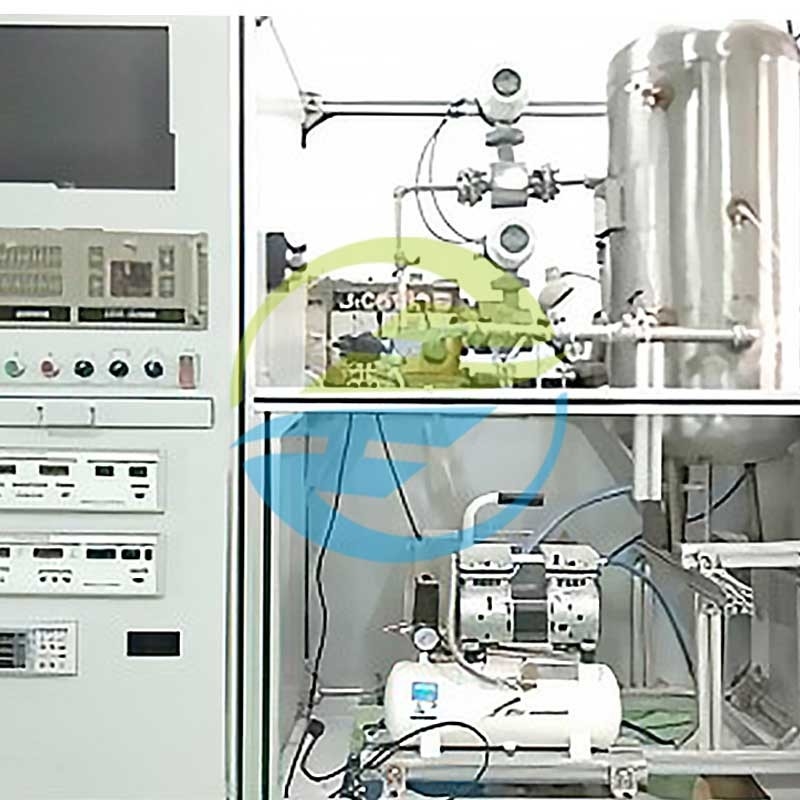

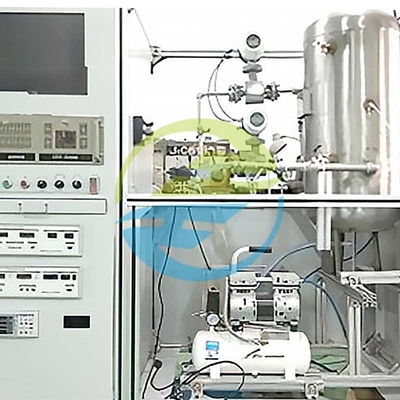

• منصة اختبار الأداء الشاملة الأوتوماتيكية لتثبيت مضخة تفريغ حلقة الماء للمركبات الكهربائية WPT-9 هي معدات اختبار متخصصة للمكونات الأساسية لمركبات الطاقة الجديدة، مثل أنظمة الفرامل الفراغية والمضخات المساعدة لتكييف الهواء. تعتمد آلية تثبيت أوتوماتيكية مدفوعة بالسيرفو، وتكمل تحديد موضع المضخة المختبرة وتثبيتها في غضون 15 ثانية. وهي مجهزة بمجموعة مستشعرات عالية الدقة ونظام تحكم ذكي، وتقوم بجمع 12 معلمة رئيسية بشكل متزامن بما في ذلك مستوى التفريغ ومعدل التدفق والطاقة ودرجة الحرارة. يتم تحميل بيانات الاختبار إلى قاعدة بيانات صناعية في الوقت الفعلي، مما يتيح إمكانية التتبع والتحليل.
• بالمقارنة مع معدات الاختبار اليدوية التقليدية، تتميز منصة الاختبار هذه بـ "التثبيت الآلي + اختبار الحلقة المغلقة لجميع المعلمات" كمزاياها الأساسية. يقلل من الأخطاء الناتجة عن التدخل اليدوي (خطأ تكرار الاختبار ≤ 0.5٪) ومتوافق مع مضخات تفريغ حلقة الماء ذات العيار من φ20 إلى φ100 مم. تلبي احتياجات الاختبار الفعال لخطوط الإنتاج الضخمة وتساعد الشركات على تحسين إنتاجية المنتج وكفاءة البحث والتطوير.

ميزات المنتج

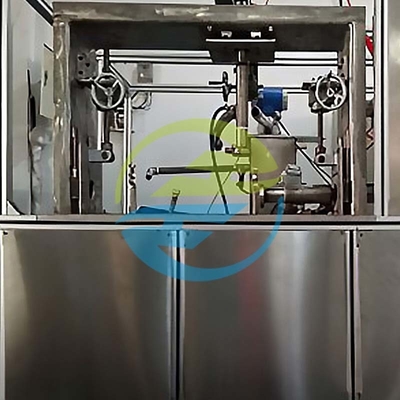

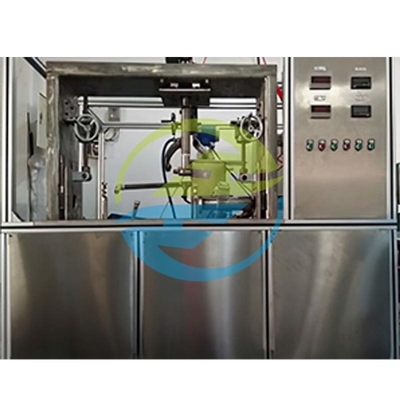

• عملية مؤتمتة بالكامل: تكمل آلية التثبيت التي تعمل بمحرك سيرفو تحديد موضع المضخة وإحكام الإغلاق والاختبار والتفريغ بنقرة واحدة، مما يقلل من العمليات اليدوية بنسبة 80٪ ويقلل من الأخطاء البشرية.
• قدرة اختبار عالية الدقة: تعتمد مستشعرات ضغط مستوردة (دقة 0.1٪ FS) ومقاييس تدفق كهرومغناطيسية (خطأ قياس ± 0.5٪) لضمان اختبار دقيق وموثوق لدرجة التفريغ ومعدل التدفق والمعلمات الأخرى.
• اقتناء متعدد المعلمات بشكل متزامن: يدعم المراقبة المتزامنة لـ 12 معلمة بما في ذلك درجة التفريغ ومعدل التدفق والسرعة الدورانية والطاقة وفرق درجة حرارة المدخل والمخرج، بتردد أخذ عينات يبلغ 1 كيلو هرتز لالتقاط تقلبات الأداء اللحظية.
• تصميم توافق مرن: قابلة للتكيف مع مضخات تفريغ حلقة الماء ذات عيارات φ20-φ100 مم من خلال الأدوات القابلة للتعديل، ومتوافقة مع نماذج المضخات المخصصة من مختلف مصنعي السيارات دون استبدال متكرر للتركيبات.
• تحليل البيانات الذكي: مجهزة ببرنامج اختبار صناعي، تقوم تلقائيًا بإنشاء منحنيات البيانات وتقارير التأهيل، ودعم التكامل مع أنظمة MES لتحقيق إدارة الحلقة المغلقة لبيانات الإنتاج.
• نظام الحماية من السلامة: مجهزة بأجهزة حماية من الضغط الزائد وحماية من التسرب وأجهزة إيقاف الطوارئ، متوافقة مع معايير السلامة ISO 13849-1 لضمان عمليات اختبار آمنة ومستقرة.

معايير المرجع الدولية

• ISO 9906:2012 مضخات ديناميكية دورانية - اختبارات قبول الأداء الهيدروليكي
  • البند 4.3: يحدد متطلبات الدقة وطرق اختبار درجة التفريغ ومعدل التدفق لمعدات المضخة
  • البند 5.2: يحدد دورات المعايرة ونطاقات الخطأ المسموح بها لأنظمة الاختبار

• IEC 60034-1:2019 الآلات الكهربائية الدوارة - الجزء 1: التصنيف والأداء
  • البند 10.3: طرق القياس ومعايير دقة الأجهزة لاختبار طاقة المحرك

• SAE J1211:2020 إجراءات الاختبار لمكونات نظام الفرامل الهيدروليكية للمركبات الآلية
  • البند 7.2: متطلبات اختبار دورة المتانة لمضخات التعزيز الفراغي (≥ 100000 دورة دون فشل)

• ASTM F2808-16 طريقة الاختبار القياسية لأداء المضخات الهيدروديناميكية للمركبات على الطرق
  • البند 6.4: وقت الاحتفاظ بالضغط والتسرب المسموح به لاختبار معدل تسرب المضخة

تطبيقات المنتج

• اختبار الأداء في المصنع وفحص الجودة لمضخات تفريغ حلقة الماء للمركبات الكهربائية على خطوط الإنتاج
• التحقق من الأداء لتحسين هيكل المضخة أثناء البحث والتطوير (على سبيل المثال، تحسين درجة التفريغ، اختبار تقليل استهلاك الطاقة)
• تشخيص الأعطال وتقييم استعادة الأداء في صيانة ما بعد البيع
• اختبار شهادة الامتثال لمنتجات المضخات من قبل مؤسسات اختبار خارجية

جدول المعلمات الفنية
