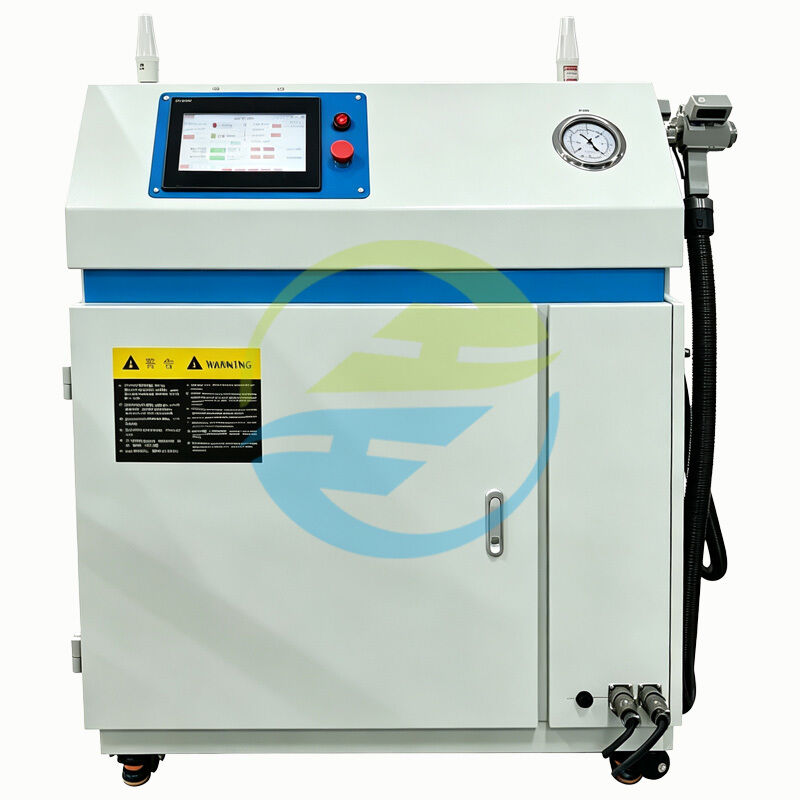

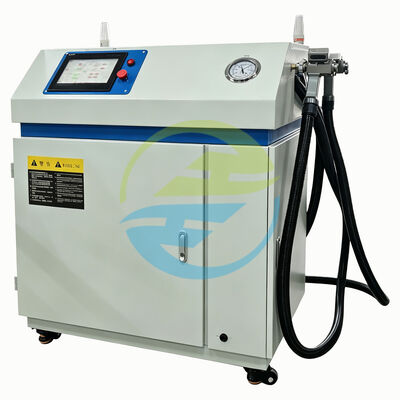

معدات تعبئة المبردات، آلة إخلاء الهواء وشحن المبردات الدقيقة

تم تصميم معدات تعبئة غاز التبريد HongCe لخطوط إنتاج نظام التبريد حيث يجب إكمال عملية إخلاء الفراغ المتحكم فيها ووزن غاز التبريد وشحن غاز التبريد من خلال التحكم المتسق في العملية.

تجمع الآلة بين المعالجة الفراغية والتعبئة الكمية لسائل التبريد في نظام واحد موجه نحو الإنتاج. بفضل تكوين مسدس الشحن المزدوج، وضغط الشحن الذي يتراوح بين 1.6-3.5 ميجا باسكال، ودقة الشحن التي تبلغ ±0.5 جرام في 100 جرام، ونطاق الشحن الفردي الذي يتراوح بين 10-500 جرام، فهو مصمم لدعم عمليات شحن غاز التبريد المستقرة والقابلة للتكرار.

ويدعم النظام أيضًا اتصال MES، وتخزين بيانات الإنتاج لمدة تصل إلى ثلاث سنوات، وواجهات اتصال RJ45/RS-485، وملاحظات المعدات في الوقت الفعلي وتحديد المعدات المخصصة، مما يجعله مناسبًا للمصنعين الذين يتطلعون إلى توصيل شحن غاز التبريد بإدارة الإنتاج الحديثة.

في صناعة التبريد، يعد شحن غاز التبريد أكثر من مجرد إضافة كمية محددة مسبقًا من غاز التبريد. يمكن أن يؤثر الاختلاف البسيط في كمية الشحن على حالة تشغيل دائرة التبريد. يمكن أن يؤثر الهواء المتبقي أو الرطوبة أو الإخلاء غير الكافي أيضًا على اتساق النظام النهائي. بالنسبة لفرق الإنتاج، فإن التحدي الحقيقي هو جعل العملية قابلة للتكرار وقابلة للقياس وسهلة الإدارة.

قامت شركة HongCe بتطوير آلة شحن غاز التبريد هذه وفقًا لهذا المطلب العملي. تم تصميم المعدات لتنفيذ خطوات الإنتاج الرئيسية المتمثلة في إخلاء الفراغ والشحن الكمي لغاز التبريد، مع دمج وظائف التحكم في الوزن ومعالجة الفراغ وإدارة الضغط وبيانات الإنتاج في نظام واحد.

والنتيجة هي آلة لا تهدف فقط إلى شحن غاز التبريد، بل لمساعدة فرق الإنتاج على إنشاء عملية شحن أكثر اتساقًا من وحدة إلى أخرى. بالنسبة للشركات المصنعة التي تعمل على زيادة حجم الإنتاج أو استبدال عمليات الشحن اليدوية، يوفر هذا التكوين مسارًا عمليًا من التشغيل الفردي نحو عملية خط إنتاج أكثر تحكمًا.

• تكوين مسدس الشحن المزدوج:يوفر هيكل مسدس الشحن المزدوج تكوينًا عمليًا لتطبيقات الإنتاج التي تتطلب عمليات شحن متحكم فيها لغاز التبريد. شوط الحركة الفعال هو ≥500 مم، مما يسمح لمجموعة الشحن باستيعاب ترتيب الإنتاج المحدد.
• شحن غاز التبريد المتحكم فيه:تم تحديد ضغط الشحن بـ 1.6-3.5 ميجا باسكال، في حين أن نطاق الشحن الفردي هو 10-500 جم، مع إمكانية التوسع وفقًا لمتطلبات المشروع الفعلية. وهذا يوفر أساسًا مرنًا لمتطلبات شحن أنظمة التبريد المختلفة.
• دقة الشحن الكمي:وفقًا للمواصفات الفنية المرفقة: في حدود 100 جرام: الدقة ±0.5 جرام؛ أعلى من 100 جرام: الدقة ±0.5%. بالنسبة لتطبيقات الإنتاج، يساعد هذا النوع من التحكم الكمي على تقليل التباين بين المنتجات الفردية.
• الإخلاء بالفراغ قبل الشحن:تشتمل الآلة على عملية تفريغ قبل شحن غاز التبريد. توفر المواصفات المرفقة قدرة تفريغ تبلغ 4 لتر/ثانية ومستوى تفريغ للمعدات أقل من 2 باسكال. وهذا يسمح بدمج عملية الشحن مع عملية التفريغ السابقة بدلاً من الاعتماد على معدات يدوية منفصلة.
• الإنتاجية الموجهة نحو الإنتاج:UPH المحدد هو 40 قطعة / ساعة. وهذا يجعل المعدات مناسبة لبيئات الإنتاج حيث تحتاج عمليات الشحن إلى التنظيم حول إيقاع إنتاج محدد.

• آيزو 817:2024- المبردات - التعيين وتصنيف السلامة: إنشاء نظام لتعيين غازات التبريد وتصنيف السلامة، بما في ذلك التصنيف على أساس السمية والقابلية للاشتعال وتحديد حدود تركيز غاز التبريد.
• أيزو 5149-1:2014- أنظمة التبريد والمضخات الحرارية: تتناول التعريفات والتصنيف ومعايير الاختيار لأنظمة التبريد والمضخات الحرارية. تنطبق هذه المواصفة على أنظمة التبريد الثابتة والمتحركة والمضخات الحرارية وتغطي أيضًا تحويل الأنظمة إلى مادة تبريد أخرى.
• أيزو 5149-2:2014- التصميم والبناء والاختبار ووضع العلامات والتوثيق: يتناول تصميم وبناء وتركيب أنظمة التبريد والمكونات المرتبطة بها ويحدد أيضًا المتطلبات المتعلقة بالاختبار والتشغيل ووضع العلامات والتوثيق.

• تكنولوجيا الفراغ:تم دمج إخلاء الفراغ في سير عمل الشحن بحيث يمكن معالجة نظام التبريد قبل تعبئة غاز التبريد.
• شحن المبردات الكمية:يتم التحكم في كمية الشحن وفقًا للهدف الذي تم تكوينه، حيث توفر المواصفات المرفقة دقة تبلغ ±0.5 جم خلال 100 جم و±0.5% فوق 100 جم.
• الشحن الذي يتم التحكم فيه بالضغط:تم تصميم عملية الشحن حول نطاق ضغط محدد يتراوح بين 1.6 و3.5 ميجا باسكال.
• التحكم الآلي:تدمج بنية التحكم وظائف الشحن والمعالجة الفراغية وملاحظات العملية وبيانات الإنتاج.
• اتصال نظام الإنتاج:يتيح اتصال MES واتصالات RJ45 / RS-485 وتخزين البيانات أن تصبح عملية الشحن جزءًا من بيئة إدارة الإنتاج الأوسع.
• تتبع العملية:يوفر تخزين بيانات الإنتاج لمدة ثلاث سنوات مرجعًا طويل المدى لإدارة الإنتاج وتحليل العمليات.

• ما هي آلة شحن المبردات؟
  آلة شحن غاز التبريد هي عبارة عن معدات إنتاج تستخدم لملء غاز التبريد كميًا في نظام التبريد. اعتمادًا على تكوينه، يمكنه أيضًا دمج إخلاء الفراغ، والوزن، والتحكم في الضغط، وإدارة البيانات، واتصالات خط الإنتاج.

• ما هو الفرق بين معدات تعبئة غاز التبريد ومعدات شحن غاز التبريد؟
  في التطبيقات الصناعية، غالبا ما يتم استخدام المصطلحين بالتبادل. يصف كلاهما بشكل عام المعدات المستخدمة لإدخال كمية خاضعة للرقابة من مادة التبريد إلى دائرة التبريد. بالنسبة إلى عمليات بحث SEO والعملاء، تعد كل من معدات تعبئة غاز التبريد وآلة شحن غاز التبريد وصفًا مفيدًا.

• هل يمكن لهذا الجهاز إخلاء نظام التبريد قبل الشحن؟
  نعم. تشتمل المواصفات المرفقة على قدرة تفريغ تبلغ 4 لتر/ثانية وفراغ معدات أقل من 2 باسكال.

• ما هو نطاق الشحن؟
  نطاق الشحن الفردي المحدد هو 10-500 جم، ويمكن توسيع النطاق وفقًا لمتطلبات المشروع.

• ما هي دقة الشحن؟
  تنص المواصفات المرفقة على ما يلي: في حدود 100 جم: ±0.5 جم؛ أكثر من 100 جرام: ±0.5%.

• ما هو ضغط الشحن؟
  ضغط الشحن المحدد هو 1.6-3.5 ميجا باسكال.

• كم عدد المنتجات التي يمكن للآلة معالجتها في الساعة؟
  UPH المحدد هو 40 قطعة / ساعة. يمكن أن يعتمد إنتاج الإنتاج الفعلي على المنتج وطريقة التحميل وكمية الشحن وعملية الإنتاج.

• هل يمكن للمعدات الاتصال بـ MES؟
  نعم. يدعم التكوين المرفق اتصال محطة MES التلقائي ويوفر واجهات RJ45 / RS-485.

تعمل شركة قوانغتشو HongCe للمعدات المحدودة في تطوير وتصنيع معدات الاختبار وأنظمة اختبار خط الإنتاج منذ عام 2003.

تركز الشركة على المجالات بما في ذلكتكنولوجيا التفريغ، واختبار التسرب، والتحكم الآلي، ومعدات الاختبار المعملي، وحلول خطوط الإنتاج المخصصة. تذكر شركة HongCe أن معداتها تم تطويرها بالرجوع إلى متطلبات GB وIEC وEN وUL وVDE وBS وAS وISO، اعتمادًا على التطبيق.

يغطي تشغيل مصنعها أنظمة الاختبار وخطوط الإنتاج المخصصة، بما في ذلك حلول اختبار التفريغ والتسرب وأنظمة استعادة الغاز. بالنسبة للعملاء الذين يشترون معدات تعبئة غاز التبريد، فإن هذه الخلفية الهندسية مهمة لأن معدات الشحن غالبًا ما تكون جزءًا واحدًا فقط من عملية إنتاج تبريد أكبر.

وبالتالي يمكن لشركة HongCe التعامل مع المشروع من منظورالمعدات + العملية + التكاملبدلاً من التعامل مع الآلة كمنتج معزول.
