تفاصيل المنتج:
شروط الدفع والشحن:
|
| زاوية قضيب البندول: | 0-90 ° قابل للتعديل ، عرض النطاق | طول قضيب البندول: | 1000 مم |
|---|---|---|---|
| ضرب العنصر: | 5 ياء، 10J، 20J، 50J | تأثير صدمة إرتفاع: | 200MM ~ 1200MM قابل للتعديل |
| تسليط الضوء: | معدات اختبار تأثير,,pendulum impact testing machine |
||

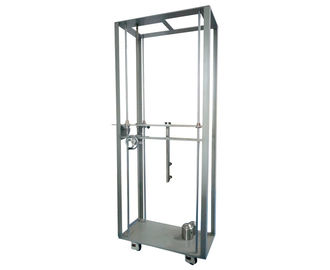

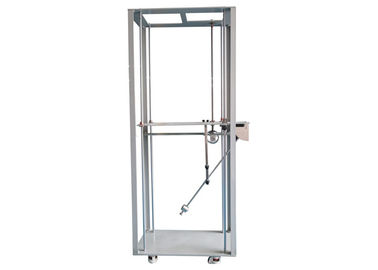

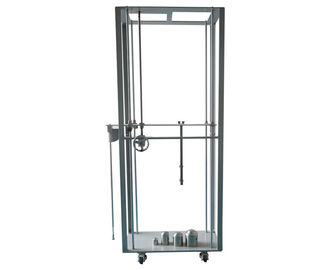

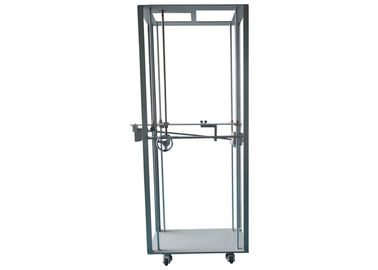

90J IEC60068-2-75 اختبار تأثير آلة البندول يتأرجح المطرقة اختبار جهاز
معلومات المنتج:
تم تصميم جهاز الاختبار وتصنيعها وفقا لمتطلبات IEC61439-1: 2009، IEC62262: 2002 بند 6 و IEC60068-2-75، فإنه ينطبق على اختبار الميكانيكية درجة قوة الاصطدام عندما تصطدم قذائف المعدات الكهربائية الكائنات الخارجية.
وملحومة إطار هذا الجهاز من الفولاذ المقاوم للصدأ، وهيكل مدمج ودائم. وتصاعد بين قوسين يمكن تعديلها صعودا وهبوطا، وزاوية التأثير 0-90 درجة قابل للتعديل، جهاز الاختبار كله من السهل أن تعمل.
المعايير الفنية:
| 1 | البندول زاوية قضيب | 0-90 ° قابل للتعديل، وعرض النطاق |
| 2 | البندول طول قضيب | 1000MM |

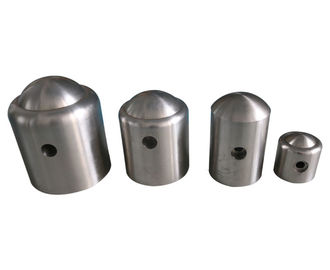

| 3 | عنصرا لافتا | 5J، 10J، 20J، 50J (حصة 90J نفس عنصرا لافتا من 50J)، واحد من كل |
| 4 | ارتفاع الأثر | 200MM ~ 1200MM قابل للتعديل |
تأثير الطاقة والكتلة المكافئة وانخفاض ارتفاع الرسم البياني:
| الطاقة / J | 5 | 10 | 20 | 50 |
| كغ الجماعية أي ما يعادل (± 2٪) | 1.7 | 5 | 5 | 10 |
| ارتفاع سقوط مم ± 1٪ | 300 | 200 | 400 | 500 |
المبادئ الميكانيكية:
تم تصميم هذا الجهاز وتصنيعها وفقا لIEC 60068-2-75، يتم توصيل الواجهة الأمامية للقضيب البندول لعناصر ملفتة للنظر، وضبط قضيب البندول إلى ارتفاع معين والافراج عنها، ثم البندول قضيب أرجوحة بحرية للتأثير الاختبار سطح العينة داخل منطقة تحديد. عناصر ضرب كتلة تعادل المختلفة الموافق الطاقات تأثير مختلفة، وينطبق على مختلف المعدات الكهربائية اختبار قوة العلبة.
إجراءات الاختبار:
1. حرك جهاز الاختبار إلى موقع مناسب قبل عينة الاختبار، وضبط مسامير الأرض لجعل مستوى وضع جهاز الاختبار، في هذا الوقت، ويدعم جهاز الاختبار بواسطة مسامير الأرض والعجلات وبعيدا عن الارض.
2. تثبيت عنصرا لافتا المناسب وفقا للمطلوب الطاقة لفتا على قضيب البندول.
تركيب واستبدال الأسلوب: برغي من الترباس ثابتة، المسمار عنصرا لافتا اختيارهم على قضيب البندول، ثم تشديد البراغي.
3. نقل اختبار لموقف مناسب حيث كانت العينة لفحصها، وضبط عجلة لجعل فقاعة الأفقية في موقف وسط، وضمان اختبار على أرض وعجلات جامدة الاتصال مستوى الأرض.
4. ضبط عقارب ارتفاع لجعل محاذاة العناصر البارزة في نقطة التأثير، وتشديد الترباس ثابتة على دليل لإصلاح الجهاز الرفع.
5. ضبط قضيب البندول إلى الارتفاع المطلوب من ضرب عنصر، ووضع قضيب البندول في المشبك الإفراج عنهم، يمكن للمستخدم ضبط قضيب البندول وفقا للجدول الطلب والعرض النطاق على صينية قابلة للإزالة.
6. إن عنصرا لافتا تؤثر على عينة عندما يتم تحرير دبوس الافراج عنهم.
ملاحظة: تجنب إعادة التأثير.
7. لمتطلبات الاختبار المختلفة يرجى استبدال عنصرا لافتا وفقا للخطوات المذكورة أعلاه. ملاحظة: عند اختبار عنصرا لافتا من 50J يرجى استخدام دبوس الافراج عن الجزء العلوي من إطلاق قضيب طويل، في الوقت نفسه، من فضلك تأكد لقد تم إرجاع أقل دبوس الافراج عنهم.
يرجى استبدال قضيب الإفراج القصير عند اختبار عنصرا لافتا من 90J.
