| الاسم التجاري: | HongCe |
| رقم الطراز: | HVTR-1 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 10 مجموعة لكلّ شهر |

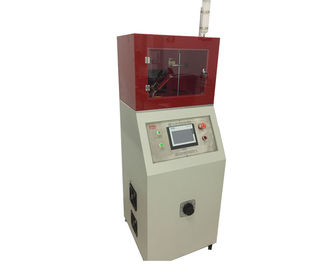

IEC60587-1984 فاحص تتبع الجهد العالي Plc Touch Screen Control Integrated Design
اساسي
IEC60587-1984 و D2303.
الوضعية
تحت تأثير الرطوبة والشوائب في المنتجات الكهربائية ، بين قطبية مختلفة الأجزاء الحية أو بين الأجزاء الحية والمعدن التأريض قد تسبب تسرب على العزل. قد يتسبب القوس الناتج في حدوث ماس كهربائي قصير أو تصريف كهربائي بسبب التفريغ. الخسارة أو حتى النار يتسبب في نشوب حريق. اختبار تتبع التسرب هو اختبار مدمر يتم إجراؤه على مادة عازلة لمحاكاة الظروف المذكورة أعلاه ، ويتم استخدامه لقياس وتقييم مقاومة الزحف النسبية للعازل تحت تأثير المجال الكهربائي ومياه النجاسة عند الجهد المحدد.
عينة الاختبار
مواد ومنتجات عازلة كهربائية متينة للمنتجات الإلكترونية والأجهزة المنزلية ، مثل: مقابس التتابع ، وأغطية تبديل التبديل ، وموصلات ، إلخ.
خاصية
يتكون المختبر من جزء تجريبي وجزء تحكم مع تصميم متكامل لتسهيل التركيب والتشغيل في الموقع. قذيفة اختبار حالة والأجزاء الهيكلية مصنوعة من الفولاذ المقاوم للصدأ SUS304 أو النحاس ؛ رئيس الفولاذ المقاوم للصدأ SUS304 الفولاذ المقاوم للصدأ ، وارتفاع درجة الحرارة المقاومة للتآكل ؛ قطرة العد نظام مراقبة دقيقة ومستقرة وموثوق بها.
المعلمات
| طريقة التحكم | PLC شاشة التحكم باللمس |
| المواد الكهربائي | باستخدام الأقطاب الكهربائية العلوية والسفلية ، تم تطبيق الجهد المتناوب من 2.5 كيلو فولت إلى 10 كيلو فولت. عندما يكون تيار التسرب في الدائرة القصيرة مساوٍ أو أكبر من 60mA في دارة الاختبار ، يتم الحفاظ على الوقت لمدة ثانيتين. العمل التتابع ، وقطع التيار ، مشيرا إلى أن العينة فشلت |
| جهاز اسقاط | ثابت الوقت لجهاز التنقيط قابل للتعديل بحيث يتم التحكم بدقة في حجم التنقيط والفترة الزمنية بالتنقيط |
| اختبار الجهد الحالي | 500 ~ 10kV (قابل للتعديل) (العرض الرقمي) ؛ 5 ~ 60mA (يمكن تعيين binning) ، ماس كهربائى الحالية تصل إلى 100mA ؛ (عرض رقمي)؛ |
| معاوقة التحكم الحالية | 60 أو 50 أو 30 أو 15KΩ أو تم ضبطها وفقًا للمتطلبات الفعلية ، تحقق متطلبات الاختبار الثانوي الحالي 10 و 22 و 33 و 40 mA عن طريق التبديل |
| المقاوم الثانوي الحد الحالي | 15KΩ أو تعيينها وفقًا لمتطلبات الدوائر الفعلية |
| اختبار الكهربائي | 2 أزواج ، على التوالي ، هي أقطاب الفولاذ المقاوم للصدأ burrless السلس 0.15mm سميكة ، 12.7 × 25.4 ، زاوية 160 درجة ؛ وقطب قضيب التنغستن Φ2.4 × 45mm ، مع محور و زاوية 30 درجة الرأس ؛ |
| قوة القطب على العينة | 50G ± 5G. |
| عدد القطرات | 1-9999 (العرض الرقمي ، يمكن أن يكون مسبقا) |
| اختبار سرعة الرياح | 0.2 متر / ثانية (معيار جديد) |
| هبوط الضغط | 1.0A 0.1A (خطأ) ؛ 100mA (صحيح) ± 8 ٪ |
| تتبع الحكم | المعيار A: عندما يتجاوز التيار خلال العينة في حلقة الضغط العالي 60 مللي أمبير ، فإنه يصل إلى نقطة النهاية. يعمل جهاز التيار الزائد على إيقاف تشغيل الطاقة في هذا الوقت. المعيار B: عندما تصل العلامة إلى السطح على العينة عند 25 مم من القطب السفلي ، يتم الوصول إلى نقطة النهاية. |
| الأبعاد | العرض 600mm x العمق 500mm x الارتفاع 1000mm ، قطر حفرة العادم ø 100mm |
| ترتيب | يوصى باختيار جهاز الوزن الإلكتروني |
| مستلزمات | مقياس العمق: دقة مقياس العمق هي ± 0.01 مم ، ويكون طرف المجس هو نصف الكرة مع نصف قطره 0.25mm. |
