| الاسم التجاري: | HongCe |
| رقم الطراز: | HH054 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على التوريد: | 10 مجموعة/شهر |

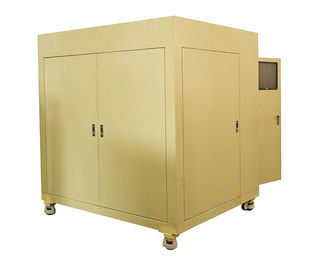

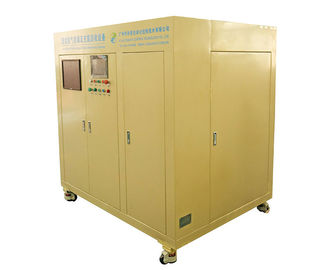

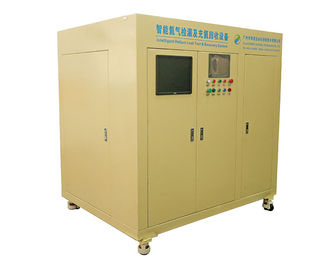

نظام شحن واسترداد الهيليوم مع نظام كشف التسرب الإجمالي للنيتروجين
يستخدم النظام لاستعادة شحن الهيليوم وكشف تسرب أنظمة تكييف الهواء. أولاً ، يتم إجراء اختبار كبير لضيق التسرب على قطعة الشغل المراد فحصها باستخدام ضغط نيتروجين بمقدار 4.5 ميجا باسكال ، ثم يتم شحن الهيليوم 2.0MPa إلى الشغل ، ثم يتم تطبيق مطياف الكتلة الهليوم مع مسدس مدعم على قطعة العمل من أجل الكشف عن تسرب جيد ، بعد أن يتم استرداد الهيليوم داخل الشغل. يمكن للنظام تحديد قطعة العمل المؤهلة وغير المؤهلة ، ونقطة التسرب للمنتج غير المؤهل.
المؤشرات الفنية الأساسية
الشغل | نظام التبريد المجمعة |
أقصى حجم داخلي من الشغل | 100L |
الغاز للكشف عن تسرب الإجمالي | نيتروجين عالي الضغط |
ضغط الغاز للكشف عن تسرب الإجمالي | 4.5MPa (قابل للتعديل لأسفل) |
ضغط الهليوم من التسرب | 2.0 ميغاباسكال (قابل للتعديل لأسفل) |
الموصل | 2 مجموعات من 1/4 "موصلات الإناث سريعة القياسية مع المحول الوسيطة ، يمكن تكييفه مع واجهة صمام الإبرة 1/4 "من الشغل ، واجهة 1 ½ الخيوط وواجهة 1 ¼threaded. |
دورة الاختبار | 8 دقيقة / جهاز كمبيوتر |
آخر | يمكن توصيل الجهاز بجهاز التعبئة والتفريغ على موقع العميل ، ويتم توصيل خط التصريف مع خط أنابيب الاستعادة للمعدات ، ويتم توصيل خط الشحن مع خط أنابيب الشحن للمعدات ؛ يمكن تنفيذ عملية ملء الجهازين في نفس الوقت ، ولكن عملية إعادة التدوير يمكن معالجتها فقط لقطعة واحدة في كل مرة ، سيتم إعادة تدوير قطعة العمل الأخرى تلقائيًا. |
معدل استرداد الهليوم | ≥98٪ |
حجم المعدات | 2.0 * 1.5 * 1.8M |
ضجيج المعدات | ≤70 ديسيبل (مع كاتم الصوت في عملية العادم) |
مزايا:
تعتمد المعدات على تخزين غاز الهليوم عالي الضغط 55 بار لتقليل حجم خزان غاز الهيليوم. يتم تثبيت خزان الضغط العالي داخل المعدات ، مما يجعل المعدات مدمجة ولها بصمة صغيرة.
من أجل حماية ورشة التفتيش النظيفة للعميل من تلوث الهليوم ، فإن جميع مفاصل المعدات تخضع لعملية اكتشاف التسرب لضمان عدم تسرب كامل المعدات.
يتم تجهيز البرنامج الداخلي مع نظام الإنتاج من خط الإنتاج.
يعتمد الكشف عن تسرب INFICON P3000 ، وهو أعلى معدل اكتشاف تسرب هو 1.0E-8Pa.m3 / sec.

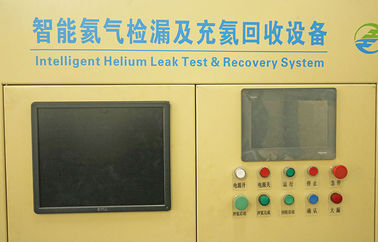

يتم التحكم في النظام بواسطة PLC ، تعمل على شاشة تعمل باللمس.
