IEC60669-1 IEC معدات الاختبار الذاتي تحميل مصباح الصابورة 3 محطات مربع 300V كسر القدرة

IEC60669-1 تحميل مصباح الصابورة الذاتية 3 محطات بقدرة كسر 300 فولت واختبار عمر التشغيل العادي

اساسي: IEC60669-1: 2017 البند 19.3.1

تطبيق: هذا الجهاز مناسب لكسر السعة واختبار عمر التشغيل العادي للمفاتيح الثابتة للأغراض المنزلية وما شابه ، ومناسب بشكل خاص لمفتاح مصباح الصابورة الذاتي ، الضغط الكهربائي واختبار الإجهاد الحراري عند التحكم في دائرة LED.للتحقق مما إذا كان المفتاح يمكنه تحمل الاستخدام العادي ، أو أي ضرر ميكانيكي أو عطل في الإجهاد الكهربائي في ظل التشغيل العادي ، أو أي ظاهرة التصاق تلامس أو ظاهرة إغلاق أو فصل طويل الأجل ، لاختبار ما إذا كان التآكل المفرط أو عواقب ضارة أخرى.

عينة الاختبار: مفاتيح مصباح الصابورة الذاتية (SBL)

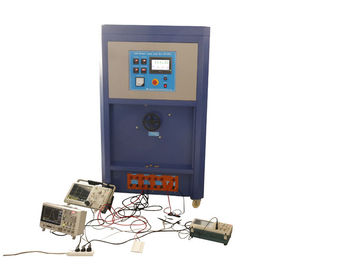

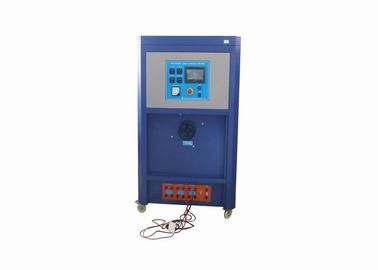

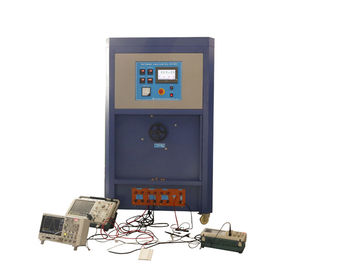

ميزة:البعد حول: عريض (800 مم) * عميق (800 مم) * مرتفع (1800 مم).الإطار أزرق والألواح الجانبية بيضاء فاتحة.أعلى لوحة التحكم في التشغيل.يوجد على عنصر التحكم مفتاح الطاقة ، والجهد الكهربائي لاختبار المنتج ، وأدوات عرض الطاقة ، وأجهزة الإنذار ، وشاشة اللمس ، وما إلى ذلك ، وهناك مقاومات ومجموعات تحميل مكثف ، وموصلات التيار المتردد ، والمرحلات.يوجد طرف أسفل الصندوق ، متصل بالمنتج في آلة الاختبار عبر السلك ، ويخرج التيار ويوفر الحمل في عملية الفحص.

تم ضبط جهاز التحميل مسبقًا مع ظروف التحميل القياسية قبل الشحن.طالما تم ضبط جهد الاختبار على 250 فولت ~ ، يضغط المشغل على زر التبديل بنفس التيار المقنن مثل المفتاح المراد اختباره ، وقوته المقدرة ، وشكل موجة النبض ، أنا_قمة و انا²ر تفي بالمتطلبات المقابلة للمعيار.

توجد 3 محطات ويمكن اختبار 3 مفاتيح في نفس الوقت.

مع وضع القياس ومنفذ القياس المخصص ، لوحة إغلاق مدمجة 90 درجة ، من السهل قياس شكل الموجة الناتج ، I_قمة القيمة الحالية وأنا²t قيمة الطاقة ، تلبي تمامًا معايير متطلبات قياس المعدات.

الجهاز مزود بمنظم للجهد يمكن أن يصل لجهد 250 فولت الذي يتطلبه اختبار المفتاح دون الحاجة إلى منظم جهد خارجي.

العوامل:

1. امدادات الطاقة: مرحلة واحدة AC220V ± 5٪ / 50Hz ، امدادات الطاقة لاختبار العينة المعدة من قبل المستخدم.

2. مقياس الجهد: المدى 0 ~ 300 فولت ، الدقة 0.5 ، العرض الرقمي

3. مقياس الطاقة: 0 ~ 9KW ، الدقة 0.5 ، العرض الرقمي

4. قناة الإخراج: 3 قنوات

5. كل جهد تبديل مُصنَّف مسبقًا 250V ~ ، التيار المقنن 10A ، 13A ، 16A ، 20A أربعة اختياري (يمكن تخصيص جهد الاختبار واختبار التيار).

6. جهد الدخل قابل للتعديل لضمان أن جهد الاختبار هو 250V ~

7. جميع معلمات التشغيل مضبوطة على 250V ~ ، بما في ذلك W ، I_قمة، أنا²t ، وأشكال الموجة الحالية الداخلة.

8. كل جهاز يوفر جهاز تحكم إغلاق (شاشة تعمل باللمس تحديد وظيفة "قياس") ، في كل مرة في 90 درجة زاوية التوصيل ، يمكن استخدام هذه الوظيفة لمعايرة المعدات الأولية والتحقق من القياس.

9. مع وظيفة الحماية الطويلة / الطويلة ، يمكن ضبط وقت الحماية من 1 ~ 99S مسبقًا ، حماية إنذار إيقاف التشغيل.

10. استخدام البيئة: درجة الحرارة 5 ~ 40 درجة مئوية ، الرطوبة النسبية 20 ~ 90٪ RH ، الضغط الجوي 80 ~ 106kpa.لا اهتزاز شديد ، لا تداخل كهرومغناطيسي ، لا غبار ، غاز أكّال ، تبديد حرارة جيد.
