| الاسم التجاري: | HongCe |
| رقم الطراز: | HC9903A |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | T / T. |
| القدرة على التوريد: | 10 مجموعة / شهر |

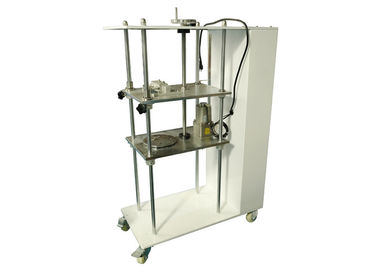

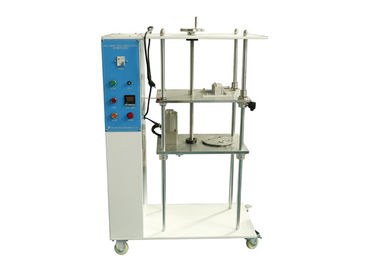

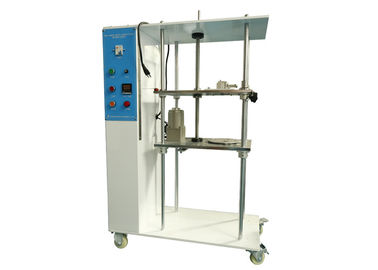

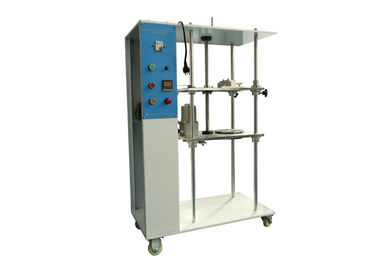

10 Rpm ± 2 Rpm معدات اختبار IEC جهاز اختبار الانثناء للموصلات ارتفاع 250 ~ 500 مم جلبة في غضون 15 مم
اساسي:
IEC 60947-1 ' مجموعة المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض - الجزء 1: بند القواعد العامة 8.2.4.3 ، الشكل 1
الوصف القياسي:
يجب إجراء الاختبار باستخدام معدات اختبار مناسبة.يجب توصيل العدد المحدد من الموصلات بالمحطة.يجب أن يكون طول موصلات الاختبار 75 مم أطول من الارتفاع H المحدد في الجدول 5. يجب إحكام ربط مسامير التثبيت بعزم دوران وفقًا للجدول 4 أو مع عزم الدوران المحدد من قبل الشركة المصنعة.يجب تأمين الجهاز الذي تم اختباره كما هو موضح في الشكل 1.
يخضع كل موصل لحركات دائرية وفقًا للإجراء التالي:
يجب تمرير نهاية الموصل الخاضع للاختبار من خلال جلبة ذات حجم مناسب في لوح مثبت على ارتفاع H أسفل طرف الجهاز ، كما هو موضح في الجدول 5. يجب ثني الموصلات الأخرى حتى لا تؤثر على نتيجة الاختبار .يتم وضع الجلبة في الصفيحة الأفقية متحدة المركز مع الموصل.يجب تحريك الجلبة بحيث يصف خطها المركزي دائرة قطرها 75 مم حول مركزها في المستوى الأفقي عند 1 0 دورة في الدقيقة ± 2 دورة في الدقيقة.يجب أن تكون المسافة بين فوهة الطرف والسطح العلوي للجلبة في حدود 1 5 مم من الارتفاع H في الجدول 5. يجب تشحيم الجلبة لمنع الالتواء أو الالتواء أو الدوران للموصل المعزول.يجب تعليق الكتلة كما هو محدد في الجدول 5 من نهاية الموصل.يجب أن يتكون الاختبار من 135 دورة مستمرة.
أثناء الاختبار ، يجب ألا ينزلق الموصل من الطرف أو ينكسر بالقرب من وحدة التثبيت.
تطبيق:
يتم استخدامه للحكم على ما إذا كان تصميم وهيكل طرف المسمار اللولبي يتوافق مع متطلبات عدم حدوث تلف زائد في السلك.إلى جانب ذلك ، يتم استخدامه أيضًا للتحقق مما إذا كان طرف المسمار اللولبي يمكنه تحمل الضغط أثناء عملية الاستخدام العادي.
العوامل:
| نموذج | HC9903A |
| معدل الاختبار | 10 ± 2 دورة في الدقيقة |
| قطر الدوران | 75 ملم |
| أوقات الاختبار | 0-9999 |
| الأوزان | 0.2، 0.3 ، 0.4 ، 0.7 ، 0.9 ، 1.4 ، 2 ، 2.9 ، 4.5 ، 5.9 ، 6.8 ، 8.6 ، 9.5 ، 10.4 ، 14 ، 15 ، 16.8 ، 20 ، 22.7 كجم (أوزان متراكبة) |
| ارتفاع الاختبار | 250 ~ 500 ملم |
| قطر ثقب الطويق | 6.5 ملم ، 9.5 ملم ، 13 ملم ، 14.5 ملم ، 15.9 ملم ، 19.1 ملم ، 22.2 ملم ، 25.4 ملم و 28.6 ملم ، 9 قطع |
| المعايير | IEC60947-1 |
جدول قائمة الوزن:
| لا. | كتلة الوزن (كجم) | كمية |
| 1 # | 0.2 مع خطاف | حاسب شخصي 1 |
| 2 # | 0.3 مع خطاف | حاسب شخصي 1 |
| 3 # | 0.4 مع خطاف | حاسب شخصي 1 |
| 4 # | 0.7 مع خطاف | حاسب شخصي 1 |
| 5 # | 0.7 من خلال الفتحة | 2 جهاز كمبيوتر |
| 6 # | 0.9 مع خطاف | حاسب شخصي 1 |
| 7 # | 0.9 من خلال الفتحة | 2 جهاز كمبيوتر |
| 8 # | 1.4 مع خطاف | حاسب شخصي 1 |
| 9 # | 2 مع خطاف | حاسب شخصي 1 |
| 10 # | 2 من خلال الفتحة | حاسب شخصي 1 |
| 11 # | 2.3 من خلال الفتحة | حاسب شخصي 1 |
| 12 # | 4.5 مع الخطاف | حاسب شخصي 1 |
| 13 # | 4.5 من خلال الفتحة | حاسب شخصي 1 |
| 14 # | 6.8 مع خطاف | حاسب شخصي 1 |
| 15# | 6.8 من خلال الفتحة | حاسب شخصي 1 |
| 16 # | 8 .2 مع خطاف | حاسب شخصي 1 |
جدول ترتيب الأوزان:
| الكتلة المطلوبة (كلغ) | انتظام |
| 0.2 | 1 # |
| 0.3 | 2 # |
| 0.4 | 3 # |
| 0.7 | 4 # |
| 0.9 | 6 # |
| 1.4 | 8 # |
| 2 | 9 # |
| 2.9 | 9 # + 7 # |
| 4.5 | 12 # |
| 5.9 | 12 # 2 * 5 # |
| 8.6 | 14 # + 2 * 7 # |
| 9.5 | 9 # + 13 # + 11 # + 5 # |
| 10.4 | 12 # + 13 # + 2 * 5 # |
| 14 | 14 # + 13 # + 10 # + 5 # |
| 15 | 16 # + 15 # |
| 16.8 | 16 # + 13 # + 11 # + 2 * 7 # |
| 20 | 16 # + 15 # + 11 # + 10 # + 5 # |
| 22.7 | 16 # + 15 # + 13 # + 11 # + 7 # |
