| الاسم التجاري: | HongCe |
| رقم الطراز: | NF-1 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 50 شهر set/ |

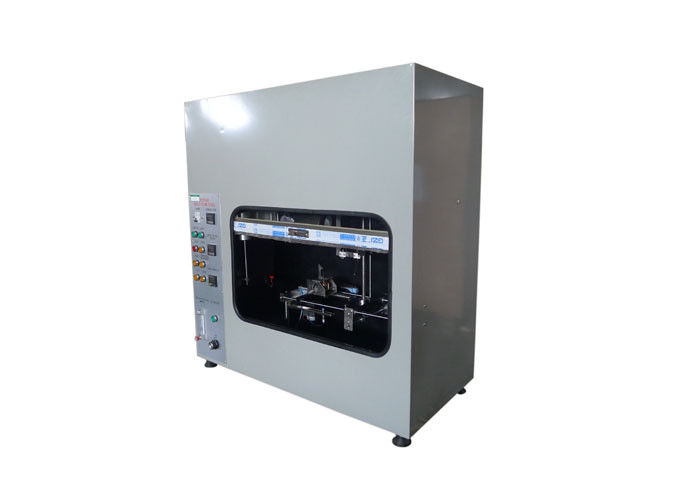

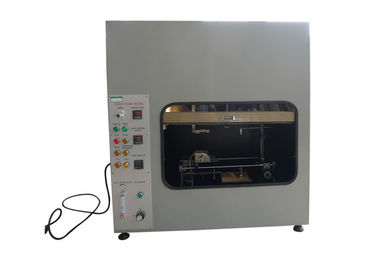

IEC60695-11-5 جهاز اختبار لهب الإبرة
معلومات المنتج :
يتكون جهاز إختبار شعلة الإبرة من مبخرة على شكل إبرة بقطر 0.9 ملم والتي تميل مع ملاك 45 درجة وتزودها بغاز البوتان. يتم تقييم خطر حريق المعدات عندما يكون هناك flammule داخل المعدات التي تسببت بسبب حالة الخطأ ما إذا كان يمكن اشتعال العينة أو وقت الاحتراق والطول. يتوافق هذا الاختبار مع المتطلبات القياسية لـ IEC60695-11-5 ، IEC60335-1.
إن جهاز إختبار الإبرة مناسب للإدارة ، قسم الإنتاج و اختبار الجودة لمعدات الإنارة ، الأجهزة ذات الجهد المنخفض ، الأجهزة المنزلية ، الأجهزة الكهربائية ، الأدوات الكهربائية ، الأدوات الكهربائية ، الأدوات الإلكترونية ، الأدوات الكهربائية ، الموصلات الكهربائية ، الكهربائية و الإلكترونية المعدات والمكونات الأخرى. كما أنها مناسبة للمواد العازلة ، اللدائن الهندسية أو غيرها من صناعة المواد الصلبة الاحتراق.
مواصفات النموذج والمعايير الفنية (اختياري لشاشة اللمس NF-2):
المعلمة / النموذج | NF-1 |
طاقة كهربائية شغالة | 220V / 50HZ |
جهاز توقيت | 9999X0.1S |
الاحتراق | boreφ0.5mm ± 0.1mm الداخلية ، OD ≤φ0.9mm ، L ≥ 35mm ، الفولاذ المقاوم للصدأ |
زاوية الاحتراق | إمالة 45 درجة (اختبار) أو عمودي (عند ضبط ارتفاع اللهب) |
ارتفاع اللهب | 12 ± 1 ملم قابل للتعديل (مع مقياس ارتفاع اللهب) |
فئة الغاز | 95 ٪ بوتاغاس (يمكن استخدام الغاز أخف وزنا في زجاجات) |
مجموعة من اختبار درجة الحرارة | 0 ~ 1000 ℃ |
متطلبات اشتعال اللهب | من 100 إلى 700 درجة ، والوقت للقيم القياسية داخل 23.5S ± 1S |
درجة الحرارة الحرارية | φ0.5 درع النيكل والكروم / الألومنيوم سلك النيكل K- الحرارية |
ورشة عمل | 0.5 مكعب ، حالة الفولاذ staunless ، خلفية اليوغيون الأسود ، (تخصيص 0.75 مكعب ، 1 مكعب) |

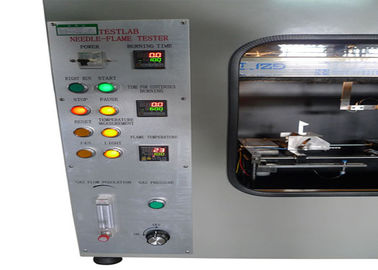

عملية الاختبار | اختبار عملية التحكم الآلي ، ومسودة الهواء المستقلة |
تعديل حجم الصوت | تعديل مقياس الجريان |
يتوافق مع المعايير | GB4706.1-2005، GB5169.5-2008، IEC60695-11-5، IEC60335-1 |
يشمل:
لوحة اختبار الصنوبر الأبيض وخمسة أوراق من ورق المناديل
مقياس ارتفاع اللهب
الاستهلاكية:
لوحة اختبار الصنوبر الأبيض وورق الأنسجة
الحرارية نوع K وكتلة النحاس
نطاق:
يحدد هذا الجزء من المواصفة القياسية IEC 60695 اختبار إبرة اللهب لمحاكاة تأثير اللهب الصغير الذي قد ينتج عن ظروف الخطأ ، من أجل تقييم خطر الحريق من خلال تقنية المحاكاة.
وهي قابلة للتطبيق على المعدات الكهروتقنية ، ومكوناتها الفرعية ومكوناتها والمواد العازلة الكهربائية الصلبة أو غيرها من المواد القابلة للاحتراق.
إن إحدى مسؤوليات اللجنة الفنية هي ، حيثما ينطبق ذلك ، استخدام منشورات السلامة الأساسية في إعداد منشوراتها.
وصف عام للاختبار:
يتم إجراء الاختبار لتحديد أنه في ظروف متحدية ، لا يسبب شعل الاختبار إشعالًا للأجزاء ، أو أن الجزء القابل للاشتعال الذي يتم إشعاله بواسطة لهب الاختبار له مدة محدودة من الحرق أو مدى محدود من الحرق ، دون انتشار الحريق بالنيران. أو جسيمات مشتعلة أو متوهجة تسقط من عينة الاختبار.
يحدد هذا الاختبار التأثيرات على عينة اختبار لهب صغير مثل ما قد ينشأ من مكونات مشعلة أخرى ويجب أن تحدد مواصفات المنتج ذات الصلة مدة تطبيق اللهب ومعايير القبول.
وصف جهاز الاختبار

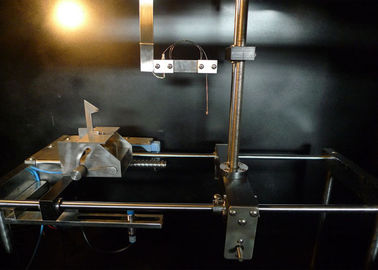

حارق:
يتكون الموقد لإنتاج شعلة الاختبار من أنبوب بطول لا يقل عن 35 مم مع فتحة قطرها 0.5 مم ± 0.1 مم وقطر خارجي لا يتجاوز 0.9 مم.
يتم تزويد الموقد بغاز البيوتان أو البروبان ذي النقاوة بنسبة 95٪ على الأقل. لن يكون هناك هواء يدخل إلى أنبوب الموقد.
لهب:
مع محور الموقد في الوضع الرأسي ، يتم ضبط إمدادات الغاز بحيث يكون طول اللهب 12 مم ± 1 مم ، عندما ينظر إليه في ضوء خافت مقابل خلفية داكنة (انظر الشكل 1 أ). يجب تثبيت اللهب باستخدام الجهاز والإجراء المفصل في الملحق أ. يجب أن يكون وقت الاختبار لدرجة الحرارة التي ترتفع من 100 ℃ ± 5 ℃ إلى 700 ℃ ± 3 23 23.5s ± 1.0s.
