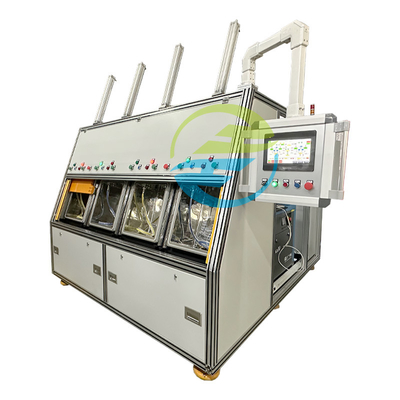

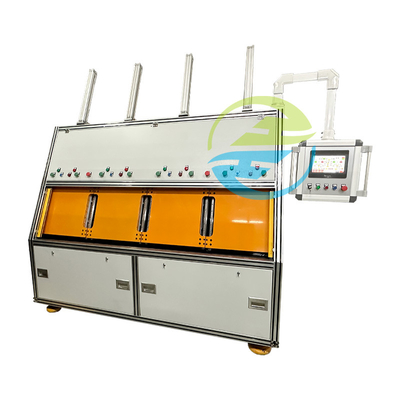

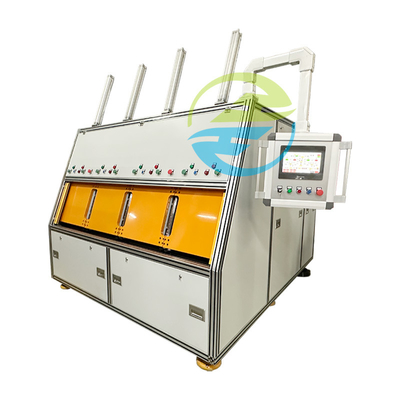

أربع غرف نظام الكشف عن تسرب الهيدروجين والنيتروجين لضاغط تكييف الهواء للسيارات

أربع غرف نظام الكشف عن تسرب الهيدروجين والنيتروجين لضاغط تكييف الهواء للسيارات

أنامقدمة للمنتجات

نظام الكشف عن تسرب الهيدروجين النيتروجين من أربعة خزانات هو جهاز يستخدم للكشف عن تسرب الغاز في أجزاء السيارات أو غيرها من المعدات.عادة ما يتكون من أربعة صناديق اختبار مغلقة وأجهزة الكشف المقابلةعند الاستخدام ، ضع الأجزاء التي سيتم اختبارها في صندوق الاختبار ، ثم اكتشف ما إذا كان هناك تسرب للغاز عن طريق حقن خليط غاز الهيدروجين والنيتروجين.

يستخدم نظام كشف التسرب هذا خليطًا من الهيدروجين وغاز النيتروجين كوسيلة للكشف لأن الهيدروجين مرن للغاية ، مما يجعل من السهل اكتشاف التسربات الصغيرة.سيتفاعل الغاز في غرفة الاختبار مع نقطة التسرب على سطح المكون الذي سيتم اختباره، وإذا كان هناك تسرب، سيتم الكشف عن الغاز بواسطة جهاز الكشف.

وفقا لمبدأ الكشف الأساسي عن تسرب الهيدروجين والنيتروجين، يتم استخدام الهيدروجين والنيتروجين كغاز تعقب لملء قطعة العمل في غرفة فراغ.يمكن لجهاز الكشف عن تسرب الهيدروجين والنيتروجين تحديد بسرعة ودقة حالة تسرب قطعة العمل بدقة عالية.

(ب)أرامترات

عملية العمل

1تركيب القطعة و إغلاق صندوق الفراغ:

يضع المشغل قطعة العمل في غرفة الفراغ، ويربط واجهة قطعة العمل بالاتصال السريع داخل غرفة الفراغ، ويضغط على زر البدء.

ب. أغلق غرفة الفراغ تلقائيًا، وتبدأ دورة الكشف على الفور.

ملاحظة: يتم تثبيت الحماية الشبكية على جانبي غرفة الفراغ. عند إغلاق باب غرفة الفراغ،ضمان عدم وجود أي أشياء تتداخل مع حركة غرفة الفراغ في منطقة الإغلاق.

2التنظيف في غرفة الفراغ والتنظيف في القطعة:

الفراغ تلقائيًا في غرفة الفراغ حتى يصل مستوى الفراغ الداخلي إلى ضغط الافتتاح المحدد.

ب. في نفس الوقت ، قم بتفريغ القطعة بشكل تلقائي حتى يصل مستوى الفراغ داخل القطعة إلى قيمة الفراغ المحددة.

3ملء الهيدروجين النيتروجين في القطعة المعملة ، وكشف التسرب المتوسط ، وكشف التسرب الدقيق

ملء قطعة العمل تلقائيًا بغاز الهيدروجين والنيتروجين عند الضغط المحدد حتى يصل الضغط داخل القطعة إلى القيمة المحددة.

ب- اكتشاف التسرب المتوسط: بعد الانتهاء من ملء الهيدروجين والنيتروجين، يتم الاحتفاظ بالقطعة تحت الضغط تلقائيًا.ويتم تحديد ما إذا كان هناك تسرب متوسط على أساس قيمة انخفاض الضغط داخل قطعة العمل:

إذا كانت قيمة انخفاض الضغط داخل القطعة أعلى من النطاق المحدد ، سيتم إنهاء عملية الكشف عن التسرب ، وستشير واجهة التشغيل إلى التسرب المتوسط واستعادة الغاز.

بعد الانتهاء من التسرب المتوسط، قم بإجراء تقييم التسرب المجهري:

إذا اكتشف جهاز الكشف عن التسرب إشارة الهيدروجين والنيتروجين التي تتجاوز القيمة المحددة في غرفة الفراغ ، فإنه يشير إلى وجود تسرب دقيق في قطعة العمل.و يتم توفير إشارة إشارة تسرب دقيقة على واجهة التشغيل.

إذا لم يكتشف جهاز الكشف عن التسرب إشارات الهيدروجين والنيتروجين التي تتجاوز القيمة المحددة في غرفة الفراغ ، فإنه يشير إلى أن القطعة المعمول بها قد اجتازت الفحص ،وتقدم إشارة مؤهلة على واجهة التشغيل.

4ضخ غرفة الفراغ

أ. ملء غرفة الفراغ تلقائيًا بالغلاف الجوي.

في نفس الوقت، يتم استرداد الهيدروجين والنيتروجين داخل قطعة العمل تلقائيا.

5. تفريغ القطعة

أ. إذا كان الاختبار مؤهلاً:

باب غرفة الفراغ يفتح تلقائيًا. يقوم المشغل بفصل المفاصل داخل الغرفة من واجهة القطعة.

إذا فشل الاختبار:

اضغط على زر التأكيد يدوياً وسيتم فتح باب غرفة الفراغ تلقائيًا. يقوم المشغل بفصل المفاصل داخل الصندوق من واجهة القطعة.

ج. إذا حدث إنذار أثناء عملية الكشف:

اضغط يدويًا على زر التأكيد. يفتح باب غرفة الفراغ تلقائيًا. اضغط على إشارة إشارة الخطأ على الشاشة اللمسية لتصفية حالة الإنذار ، ثم أعد اختبار القطعة.

ملاحظة: لفرز المنتجات مع اكتشاف تسرب: 1. اخرج قطعة واحدة واترك قطعة واحدة. 2. استمر في اختبار قطعة واحدة متبقية في الغرفة وفقًا لطريقة التشغيل العادية.تستمر هذه الدورة حتى يتم الكشف عن قطعة العمل تسرب محددة.
