إيك 60034 مضخة المياه عالية الضغط مقعد الاختبار اختبار الأداء الشامل

منصة اختبار مضخة المياه عالية الضغط IEC 60034 اختبار الأداء الشامل

وصف المنتج

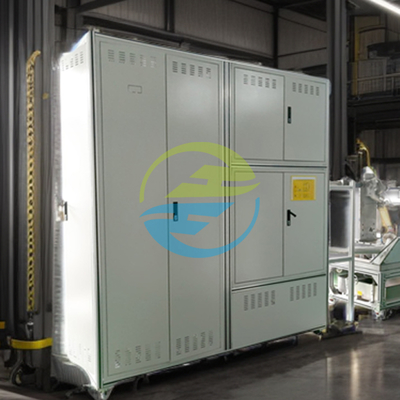

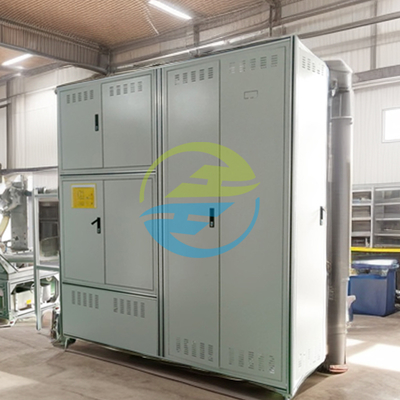

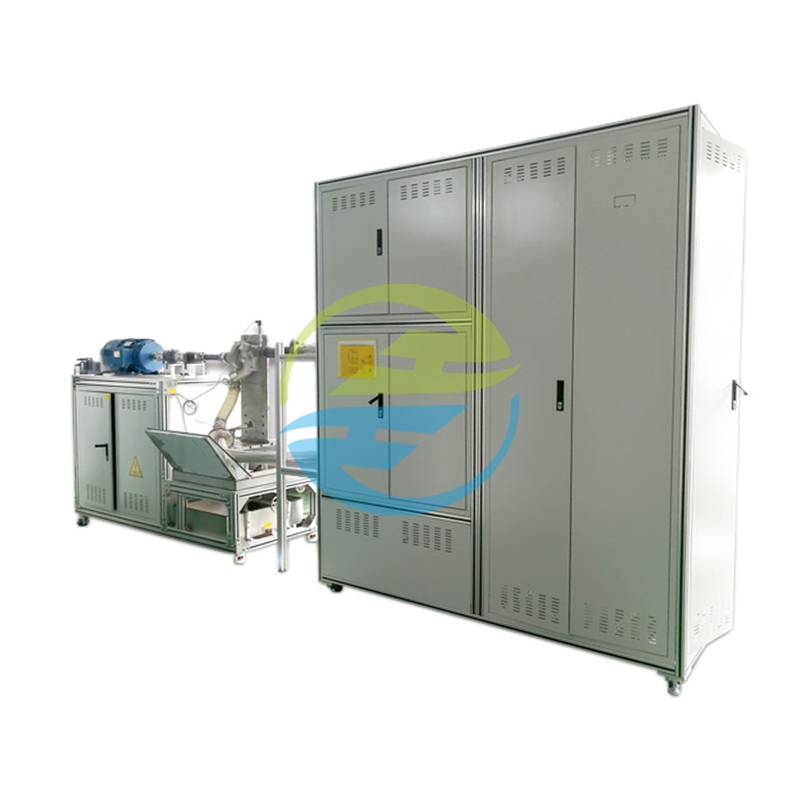

WPT-14 هو نظام اختبار أداء شامل وعالي الدقة لمضخات المياه، مصمم لاختبار معدات المضخات في مراحل البحث والتطوير والإنتاج والتفتيش. يدعم الاختبار الآلي في ظل ظروف الضغط العالي والتدفق المتغير والسرعة الثابتة/المتغيرة والوسائط المتعددة، ويغطي مجموعة واسعة من سيناريوهات التطبيقات الصناعية. كجهاز اختبار مضخات متقدم، يتوافق الجهاز مع المعايير الدولية مثل ISO 9906، ويدمج أنظمة الحصول على البيانات وإخراج التقارير القابلة للتتبع، ويستخدم على نطاق واسع في تصنيع المضخات والبتروكيماويات ومشاريع الحفاظ على المياه ومؤسسات البحوث العلمية.

أشياء الاختبار

• المضخات الطاردة المركزية:مرحلة واحدة/متعددة المراحل، أفقية/رأسية، مضخات خطوط الأنابيب

• مضخات الإزاحة الإيجابية:مضخات الغطاس، مضخات الحجاب الحاجز، مضخات التروس

• مضخات ذات ظروف خاصة:المضخات الغاطسة، مضخات المحركات المعلبة، المضخات المغناطيسية

بنود التفتيش

1. معلمات الأداء:

   • الرأس (منحنى H-Q، دقة ±0.5%)

   • قدرة العمود والكفاءة (P-η منحنى، دقة 0.1%)

   • صافي ارتفاع الشفط الإيجابي (NPSHr، ISO 9906 الفئة B)

2. الاستقرار التشغيلي:

   • تسارع الاهتزاز (X/Y/Z ثلاثي المحاور، ≤2.8m/s²@1500rpm)

   • ديسيبل الضوضاء (على مسافة 1 متر، ≤85dB لمضخة 55kW)

3. المتانة والسلامة:

   • تسرب الختم (الختم الميكانيكي ≤5 قطرات/دقيقة)

   • ارتفاع درجة حرارة المحرك (لف ملفات الجزء الثابت ≤120K، IEC 60034-1)

4. اختبارات خاصة:

   • القدرة على التكيف مع الوسائط ذات درجة الحرارة العالية (تشغيل مستمر عند 150 درجة مئوية لمدة 24 ساعة)

   • تحمل الجسيمات (تم اختباره بالماء الذي يحتوي على شوائب 50$mu$m، تآكل ≤0.05mm)

ميزات المنتج
* اختبار عالي الدقة والتحكم الذكي: يتم استخدام مستشعرات عالية الدقة وأنظمة قياس وتحكم ذكية لتحقيق قياس دقيق للمعلمات الرئيسية مثل الضغط (±0.2% FS) والتدفق (±0.5% FS) والكفاءة (±0.5%). تدعم شاشة اللمس مقاس 12 بوصة إعداد مخطط الاختبار بلمسة واحدة، ويقوم محرك المؤازرة المرتبط بـ PLC بضبط السرعة بدقة لضمان موثوقية بيانات الاختبار.
* قدرات الاختبار متعددة الأبعاد: بالإضافة إلى اختبارات الأداء التقليدية (منحنى الرأس والتدفق، منحنى قدرة العمود والكفاءة، هامش التجويف)، فإنه يدعم أيضًا المراقبة المتزامنة للمؤشرات مثل الاهتزاز (دقة 0.1m/s²) والضوضاء (دقة ±1dB) وتسرب الختم وارتفاع درجة حرارة المحمل لتقييم الاستقرار التشغيلي للمضخة بشكل شامل.
* تصميم مرن وقابل للتكيف: يتوافق المشبك سريع التغيير (واجهة شفة DN50-DN600) مع أنواع المضخات المختلفة مثل المضخات الأفقية والرأسية والغاطسة. يحاكي نظام التفريغ الاختياري ظروف عمل مضخات الآبار العميقة، ويدعم اختبارات الوسائط المختلفة مثل المياه النظيفة والصرف الصحي والزيت لتلبية احتياجات الصناعات المختلفة.
* تتبع البيانات والإدارة الذكية: مساحة تخزين مدمجة تبلغ 256 جيجابايت، وتنشئ تلقائيًا منحنيات وتقارير اختبار مختلفة، وتدعم تصدير USB/Ethernet وتحليل برنامج الكمبيوتر المضيف. عرض في الوقت الفعلي لمخططات SPC الإحصائية، ووضع علامات تلقائية وإنذار للبيانات غير الطبيعية، بما يتماشى مع متطلبات تتبع الجودة ISO 9001.

معايير المرجع الدولية
تتبع منصة اختبار مضخة المياه عالية الضغط WPT-14 بدقة عددًا من المعايير الدولية الموثوقة لضمان دقة نتائج الاختبار وقابليتها للتطبيق عالميًا:
* ISO 9906:2018: اختبار قبول الأداء الهيدروليكي للمضخات (البند 5 اختبار الكفاءة؛ البند 6 اختبار NPSH).
* GB/T 3216-2016: اختبار قبول الأداء الهيدروليكي للمضخات الديناميكية الدوارة المستوى 1 و 2 و 3 (البند 5 اختبار الرأس؛ البند 6 حدود الاهتزاز والضوضاء).
* API 610:2010: المضخات الطاردة المركزية لصناعات البترول والبتروكيماويات والغاز الطبيعي (البند 9 اختبار السلامة الميكانيكية؛ البند 10 اختبار الأداء).
* ANSI/HI 1.6-2019: اختبار كفاءة المضخة (القسم 4 طريقة حساب الكفاءة؛ القسم 5 عدم اليقين في الاختبار).
* IEC 60034-1:2010: الآلات الكهربائية الدوارة الجزء 1: التصنيفات والأداء (البند 7 اختبار ارتفاع درجة الحرارة؛ البند 8 تحديد الكفاءة).

المعايير الفنية
