| الاسم التجاري: | HongCe |
| رقم الطراز: | hcrtb-001 |
| الـ MOQ: | 1 set |
| شروط الدفع: | L/C, T/T |
| القدرة على التوريد: | 30 set per month |

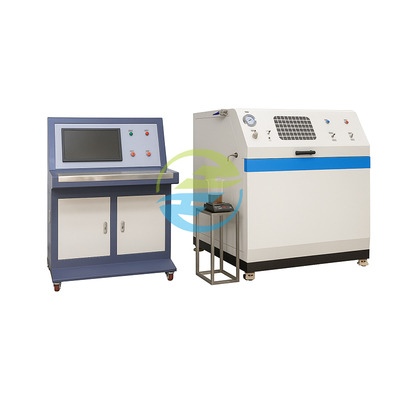

مقعد معايرة موصل الغاز يتوافق مع معيار IEC 60255 بدقة المعايرة من ± 0.5 ٪
وصف المنتج
مقعد اختبار رله الغاز HCRTB-001 هو جهاز معايرة عالي الدقة مصمم خصيصا لصناعة الطاقة.يحاكي معايير مثل ضغط الغاز ومعدل التدفق في ظل ظروف خطأ مختلفة، مما يسمح بالتعديل الآلي بالكامل لمراسلات الغاز. يحتوي الجهاز على تصميم وحداتي ، واجهة مستخدم بديهية ، ومتوافق مع مجموعة واسعة من العلامات التجارية و نماذج مراسلات الغاز ،تلبية متطلبات الميدان والمختبر.
تطبيق المنتج
يستخدم في المقام الأول للتعديل الأداءي لرولات الغاز المستخدمة في المحولات والمفاعلات وغيرها من المعدات في أنظمة الطاقة.من خلال محاكاة معايير الخطأ مثل معدل تدفق النفط وضغط الغاز، فإنه يختبر دقة التشغيل، الحساسية، والموثوقية، وضمان التحذيرات في الوقت المناسب في حالة وجود خطأ، وبالتالي ضمان تشغيل شبكة الكهرباء آمنة ومستقرة.
أبرز المنتجات
الاختبار الذكي الآلي بالكامل
يتم إجراء اختبار معدل التدفق والحجم والتسرب بنقرة واحدة ، ويتم تحديد النتائج الذكية دون تدخل يدوي.
تكنولوجيا الضغط الهيدروليكية تضمن عدم وجود تسرب أثناء الاختبار ، مما يمنع رش الزيت.
تحسين الأمان
تم تجهيز منطقة التشغيل بدروع شفاف ضد الانفجار، بما يتماشى مع معايير السلامة الصناعية (ISO 13857).
دمج البيانات والتصحيح الذاتي
يدعم دمج البيانات مع أنظمة QMS / MES ، مما يسمح بتحميل تقرير الاختبار في الوقت الحقيقي.
يحتوي النظام على تصحيح الخطأ المدمج ، والحفاظ على دقة الاختبار طويلة الأجل بنسبة ± 0.5 ٪.
التوافق بين نماذج متعددة
يدعم مجموعة كاملة من رلايات الغاز 25/50/80 من كل من الشركات المصنعة المحلية والدولية ، وتتكيف مع مواصفات المحولات المختلفة.
المعايير الدولية المرجعية
IEC 60076-2:2011، اختبار أداء تشغيل رله الغاز للمحول ، معدل تدفق / حجم القيمة الإعدادية شهادة كاملة.
إيزو 19859:2016مواصفات السلامة لأنظمة مراقبة توربينات الغاز، استقرار ضغط اختبار الختم ≤ 0.1% خطأ.
IEEE C57.104-2019 ، تحليل غازات خطأ المحول المغمور بالزيت ، اختبار خصائص فقدان الزيت تسجيل تلقائي.
المواصفات التقنية
|
المعلم |
المواصفات |
الدقة/الامتثال |
|---|---|---|
|
شهادة المعايير |
IEC 60076-2:2011، إيزو 19859:2016 |
الامتثال الكامل |
|
اختبار سرعة التدفق |
0.2~1.5m/s (يمكن البرمجة) |
± 0.5% F.S. |
|
معايرة الحجم |
50~1000 مل (قياس تلقائي) |
± 0.3% F.S. |
|
ضغط اختبار الختم |
0 ~ 150 كيبا (تحكم رقمي) |
± 0.1% الاستقرار |
|
اختبار خصائص فقدان الزيت |
حسب الـ IEEE C57.104-2019 |
التسجيل الآلي |
|
نماذج الإرسال المتوافقة |
السلسلة 25/50/80 (نوع بوخولز، المعايير العالمية) |
|
|
معدل الاختبار |
زيت المحول ASTM D3487 / ISO VG46 السائل |
|
|
نظام التحكم |
الكمبيوتر الصناعي + PLC |
واجهة HMI بشاشة اللمس |
|
واجهة البيانات |
RS485، Ethernet، قاعدة بيانات SQL، تكامل QMS/MES |
|
|
حماية السلامة |
الدرع الواضح ضد الانفجار (ISO 13857) |
تصنيف IP54 |
|
إمدادات الطاقة |
التيار المتردد 220 فولت ± 10% 50/60 هرتز (3.5 كيلو فولت) |
|
|
الأبعاد (L × W × H) |
1200×800×1500 مم |
|
|
الوزن |
280 كجم |
|
