| الاسم التجاري: | HongCe |
| رقم الطراز: | hcrtb-002 |
| الـ MOQ: | 1 set |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C, T/T |
| القدرة على التوريد: | 10 sets per month |

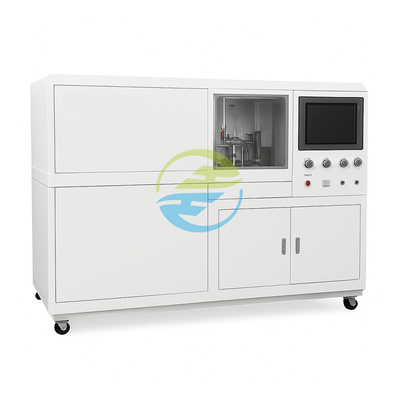

جهاز اختبار مرحل الغاز الأوتوماتيكي بالكامل معتمد وفقًا للمعيار IEC 60255، جهاز اختبار معدل التدفق الذكي 0.6-4.2 م/ث
وصف المنتج
يتميز HC-TRB-002 بتصميم متكامل من الدرجة الصناعية، يدمج ثلاثة أنظمة أنابيب كشف مستقلة (φ25/50/80 مم)، وبنية اكتساب بيانات عالية السرعة عبر ناقل CAN، وتقنية تثبيت التيار بتحويل التردد المتجه. يتيح ذلك الكشف التلقائي والدقيق بالكامل عن معدل تدفق الغاز وحجمه وإحكامه ونقص الزيت. كما يدعم صمامات إيقاف الزيت الاختيارية وقطر φ40.
تطبيق المنتج
يوفر منصة تحقق من الدرجة المختبرية متوافقة مع معايير IEC لشركات الطاقة ومصنعي المحولات ومنظمات الاختبار، مما يضمن التشغيل الموثوق به لمرحلات الغاز في حالة حدوث أعطال في المحولات (مثل التفريغ الداخلي وتشقق الزيت)، مما يمنع الحوادث الكبرى.
أبرز ميزات المنتج
التكيف الذكي متعدد العيارات
تصميمات الأنابيب الثلاثة المستقلة (φ25/50/80)، كل منها مزود بأقسام أنابيب مستقيمة مخصصة لتثبيت التدفق، تلبي مواصفات قياس السوائل ISO 5167.
يدعم مرحلات التعويم المزدوج/الرفراف، ومتوافق مع النماذج العالمية الرائدة.
نظام كشف خالٍ من الأخطاء
مضخة قياس التروس بعد نبضات العد: دقة الكشف عن الحجم ±0.1 مل (تتجاوز المعيار الصناعي البالغ 1.0%).
التحكم في التدفق بتحويل التردد المتجه: يزيل نبضات مضخة الزيت، مما يحقق استقرار معدل التدفق بنسبة ±0.3% F.S.
التحكم على مستوى الصناعة 4.0
شاشة لمس سعوية مقاس 19 بوصة + نظام HMI، بنقرة واحدة لإنشاء تقارير A4/Wi-Fi.
بنية ناقل CAN: تجمع بشكل متزامن ثلاثة أزواج من إشارات الغاز الثقيل/الخفيف، مع زمن استجابة تشخيص الأعطال أقل من <50ms.
الحماية الأمنية
هيكل من الفولاذ المقاوم للصدأ 304 + تصنيف حماية IP54، نظام تسخين درجة حرارة الزيت (-10 درجة مئوية إلى 50 درجة مئوية متكيف).
آلية تثبيت التمركز الهيدروليكي (انحراف التركيز <±3 مم) تمنع تناثر الزيت.
المعايير المرجعية الدولية
IEC 60255-1:2022، المواصفات الكهربائية والسلامة للمرحلات، شهادة كاملة لخصائص التشغيل
ISO 5167-1:2022، مواصفات القياس لعدادات تدفق فرق الضغط، التصميم المتوافق لأقسام الأنابيب المستقيمة للتدفق المستقر
IEEE C57.104-2019، تحليل غاز الأعطال للمعدات المغمورة بالزيت، التشغيل التلقائي لتسجيل حالة نقص الزيت
IEC 60529:2013، درجات الحماية (رمز IP)، شهادة IP54 (مقاومة الغبار والرذاذ)
المواصفات الفنية
|
المعلمة |
المواصفات |
الدقة/الامتثال |
|---|---|---|
|
شهادة المعايير |
IEC 60255-1:2022, ISO 5167-1:2022, IEEE C57.104-2019 |
الامتثال الكامل |
|
اختبار سرعة التدفق |
منفذ φ25: 0.6~4.2 م/ث |
±0.3% F.S. |
|
معايرة الحجم |
0~950 مل |
±0.1 مل (超越行业标准) |
|
اختبار الإحكام |
الضغط: 0~250 كيلو باسكال (تحكم رقمي) |
استقرار الضغط: ±0.1% |
|
أنواع المرحلات المتوافقة |
نوع الرفراف، نوع التعويم المزدوج (المعايير العالمية) |
— |
|
توافق المنفذ |
قياسي: φ25/φ50/φ80 مم |
— |
|
فئة مقياس التدفق |
إخراج نبضي من الدرجة 0.5 |
معتمد من ISO 4064 |
|
نظام التحكم |
جهاز كمبيوتر صناعي + PLC، شاشة HMI تعمل باللمس السعوية مقاس 19 بوصة |
نظام تشغيل WIN، ترقية عن بعد |
|
اكتساب البيانات |
بنية ناقل CAN |
زمن الاستجابة <50 مللي ثانية |
|
واجهة البيانات |
إيثرنت، قاعدة بيانات SQL، تكامل QMS/MES |
— |
|
التثبيت الهيدروليكي |
آلية التمركز التلقائي |
هيكل من الفولاذ المقاوم للصدأ 304 |
|
الحماية الأمنية |
درع مقاوم للانفجار + تصنيف IP54 (IEC 60529:2013) |
منع تسرب الزيت |
|
التحكم في درجة حرارة الزيت |
نظام التسخين: -10 درجة مئوية ~ 50 درجة مئوية متكيف مع البيئة |
— |
|
مصدر الطاقة |
تيار متردد 380 فولت±10%، 50/60 هرتز، 9.5 كيلو واط |
— |
|
الأبعاد (الطول×العرض×الارتفاع) |
2900×650×1600 مم |
— |
|
الوزن |
1300 كجم |
— |
