| الاسم التجاري: | HongCe |
| رقم الطراز: | HC-PST001 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على التوريد: | 1 مجموعات لكل شهرين |

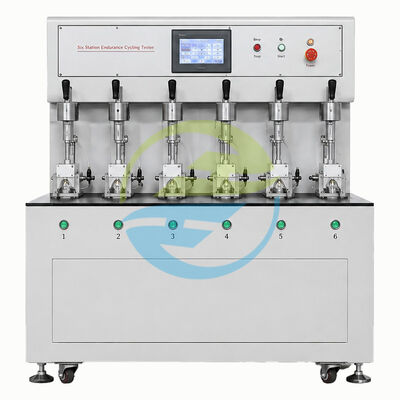

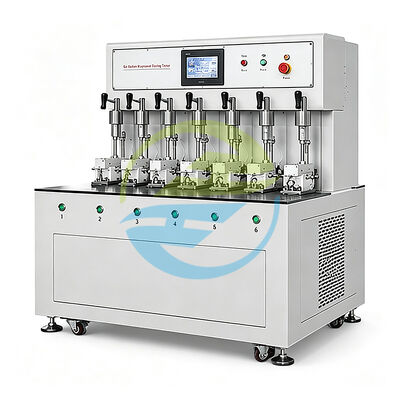

يمثل نظام اختبار دورات حياة التحمل لمقابس ومقابس PLC المتحكم بها بست محطات خبرة HongCe التي تزيد عن 15 عامًا في أنظمة اختبار السلامة الكهربائية الآلية. تم تصميم نظام الاختبار الدقيق هذا لتلبية جميع متطلبات البنود 20 (قدرة الفصل) و 21 (التشغيل العادي) من IEC 60884-1، والبنود 19 (التشغيل العادي) و 20 (قدرة التوصيل والفصل) من IEC 60669-1، والمعايير الوطنية المقابلة بما في ذلك GB/T 2099.1، VDE 0620-1، BS 1363-1، و EN 60669-1.
تعمل كل محطة بشكل مستقل تمامًا - يمكن تكوين أطوال شوط وسرعات وأهداف عدد دورات مختلفة ومعلمات توقيت التشغيل/الإيقاف وعتبات اكتشاف الأعطال بشكل متزامن.
يوفر PLC من الدرجة الصناعية مع شاشة لمس HMI ملونة مقاس 7 بوصات تحكمًا في الوقت الفعلي حتميًا مع واجهة مستخدم بديهية تعتمد على الأيقونات ولا تتطلب معرفة بالبرمجة.
توفر محركات سيرفو AC بقوة 200 واط مع مشفرات مطلقة 17 بت (131,072 عد لكل دورة) دقة تحديد موضع دقيقة تبلغ ±0.1 مم، ويتم التحقق منها باستمرار بمعدل تحديث 1 كيلو هرتز.
يتيح نظام التركيبات المعياري الحاصل على براءة اختراع مع واجهات اقتران حركي تغيير التركيبات بدون أدوات في أقل من دقيقتين لكل محطة، وهو متوافق مع أكثر من 15 شكلًا قياسيًا للمقابس/المقابس الدولية.
خمسة أوضاع اكتشاف مستقلة لكل محطة: تجاوز مقاومة التلامس، الحمل الزائد الميكانيكي، مراقبة استمرارية الدائرة الكهربائية، انحراف الموضع، واكتشاف شذوذ معدل الدورة.
أربع طبقات حماية مستقلة: دروع أمان لكل محطة مع أقفال مغناطيسية، إيقاف طوارئ مركزي، حماية كهربائية، وأنظمة حماية حرارية.
| المعلمة | المواصفات |
|---|---|
| عدد محطات الاختبار | 6 محطات، كل منها يتم التحكم فيها بشكل مستقل |
| هندسة التحكم | PLC صناعي مع شاشة لمس HMI ملونة TFT مقاس 7 بوصات |
| نظام القيادة (لكل محطة) | محرك سيرفو AC بقوة 200 واط، مشفر مطلق 17 بت، برغي كروي دقيق من الدرجة C5 |
| دقة تحديد الموضع | ±0.1 مم (يتم التحقق منها باستمرار بمعدل 1 كيلو هرتز) |
| نطاق الشوط | 0-100 مم لكل محطة، قابل للبرمجة بزيادات 0.1 مم |
| نطاق السرعة الخطية | 50-300 مم/ثانية لكل محطة، قابل للبرمجة بزيادات 1 مم/ثانية |
| أقصى معدل للدورة | 30 دورة في الدقيقة (دورة واحدة = إدخال كامل + سحب) |
| عداد الدورات | عداد إلكتروني بـ 6 أرقام (0-999,999 دورة) مع ذاكرة غير متطايرة |
| جهد وتيار حمل الاختبار | 30 أمبير/300 فولت تيار متردد لكل محطة، تبديل مرحل الحالة الصلبة |
| قياس مقاومة التلامس | قياس كيلفن 4 أسلاك، 1.000 أمبير تيار مستمر ±0.5%، نطاق 0-200.0 ميجا أوم |
| مدخل مصدر الطاقة | تيار متردد 220 فولت ±10%، 50 هرتز ±1 هرتز، أحادي الطور، بحد أقصى 2.5 كيلو واط |
| مستوى الضوضاء | ≤65 ديسيبل (أ) على مسافة 1 متر |
| الأبعاد الكلية | حوالي 1800 × 900 × 1700 مم (عرض × عمق × ارتفاع) |
| الوزن الصافي | حوالي 480 كجم |
| المعيار | البند / المرجع | وصف الاختبار |
|---|---|---|
| IEC 60884-1:2013 | البند 20، الشكل 16 | اختبار قدرة الفصل للمقابس والمقابس - 50 دورة تشغيل بجهد 1.1 × الجهد المقنن |
| IEC 60884-1:2013 | البند 21، الشكل 16، الجدول 18 | اختبار تحمل التشغيل العادي - 5000 دورة لـ ≤16 أمبير/250 فولت، 2500 دورة لـ >16 أمبير إلى 32 أمبير |
| IEC 60669-1:2017 | البند 19، الشكل 12 | التشغيل العادي للمفاتيح - 40,000 دورة تشغيل (≤16 أمبير/250 فولت)، 20,000 دورة (>16 أمبير) |
| IEC 60669-1:2017 | البند 20، الجدولان 9-10 | قدرة التوصيل والفصل للمفاتيح - 200 دورة تشغيل بجهد 1.1 × الجهد المقنن |
| IEC 61058-1:2016 | البند 17 | التحمل الميكانيكي لمفاتيح الأجهزة - بدون حمل كهربائي |
| GB/T 2099.1-2008 | البندان 20، 21 | المعيار الوطني الصيني - متطلبات قدرة الفصل والتشغيل العادي |
| VDE 0620-1:2021 | البندان 20، 21 | المعيار الألماني - متطلبات التحمل وقدرة الفصل وارتفاع درجة الحرارة |
| BS 1363-1:2023 | البندان 19، 20 | المعيار البريطاني - متطلبات التحمل وقدرة الفصل الخاصة بالمملكة المتحدة |
يزيل السبب الجذري لبيانات اختبار التحمل غير الصالحة من خلال توفير التحقق المستمر من الموضع. على عكس أنظمة محركات الخطوة ذات الحلقة المفتوحة التي يمكن أن تفقد خطوات تحت أحمال متغيرة، يضمن هيكل السيرفو ذي الحلقة المغلقة أداء كل دورة مع إدخال القابس بالكامل وفي الموضع الصحيح.
يكتشف تدهور التلامس قبل الفشل باستخدام قياس كيلفن دقيق بأربعة أسلاك يلغي أخطاء المقاومة الطفيلية. يوفر دقة في نطاق المللي أوم لتحليل الاتجاهات والكشف المبكر عن تآكل التلامس.
يزيد من التنوع ويقلل وقت التغيير مع استبدال التركيبات بدون أدوات في أقل من دقيقتين لكل محطة. يحافظ على تكرار تحديد الموضع في حدود ±0.02 مم بعد كل تغيير للتركيبات.
| أنشطة الفحص | معايير القبول | المرحلة 1: المواد الواردة |
|---|---|---|
| التحقق من التركيب الكيميائي، اختبار الصلابة، التحقق من الأبعاد | تركيب SUS304 حسب ASTM A240، الصلابة ضمن ±2 HRC، تشطيب السطح Ra ≤1.6 ميكرومتر | المرحلة 2: أثناء العملية |
| فحص أول قطعة، التحقق من الأبعاد، فحص سلامة اللحام | تفاوت عنصر القياس: ±0.005 مم، تفاوت المكون الهيكلي: ±0.1 مم | المرحلة 3: التجميع |
| التحقق من الملاءمة الميكانيكية، أسلاك لوحة الكهرباء، اختبار قفل الأمان | مقاومة العزل ≥100 ميجا أوم، جميع الأقفال تعمل، لا يوجد توليد حرارة غير طبيعي | المرحلة 4: الاختبار الوظيفي |
| احتراق مستمر لمدة 48 ساعة، التحقق من المعايرة، اختبار أنظمة الأمان | لا توجد أعطال أثناء الاحتراق لمدة 48 ساعة، المعايرة ضمن التفاوت، الضوضاء ≤65 ديسيبل (أ) | المرحلة 5: ما قبل الشحن |
| الفحص البصري النهائي، اكتمال الوثائق، التحقق من التعبئة والتغليف | لا توجد عيوب تجميلية، جميع الملحقات موجودة، التعبئة والتغليف سليمة حسب المعايير | التزام خدمة ما بعد البيع |
