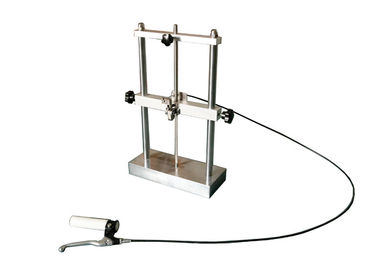

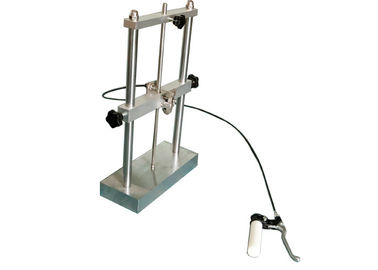

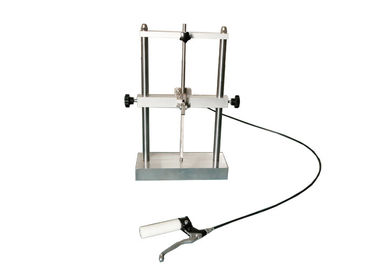

الشكل 27 محطة واحدة IEC 60884-1 جهاز اختبار الصدم

IEC60884-1 الشكل 27 جهاز أحادي المحطة لاختبار التصادم عند الإطلاق الميكانيكي لدرجات الحرارة المنخفضة

اساسي:

IEC 60884-1 "المقابس ومنافذ التوصيل للأغراض المنزلية والأغراض المماثلة - الجزء 1: بند المتطلبات العامة 24.4 ، البند 30.4 ، الشكل 27 والشكل 42.

الوصف القياسي:

البند 24.4:

تخضع العينات لاختبار تأثير عن طريق جهاز كما هو موضح في الشكل 27.

يتم وضع الجهاز على وسادة من المطاط الإسفنجي بسمك 40 مم ، مع العينات في الفريزر عند درجة حرارة (-15 ± 2) درجة مئوية ، لمدة 16 ساعة على الأقل.

At the end of this period, each specimen, in turn, is placed in the normal position of use as shown in figure 27, and a weight is allowed to fall from a height of 100 mm. في نهاية هذه الفترة ، يتم وضع كل عينة ، بدورها ، في الوضع الطبيعي للاستخدام كما هو موضح في الشكل 27 ، ويسمح للوزن بالانخفاض من ارتفاع 100 مم. The mass of the falling weight is (1 000 ± 2) g. كتلة الوزن الساقط (1000 ± 2) جم.

بعد الاختبار ، يجب ألا تظهر العينة أي ضرر بالمعنى المقصود في هذه المواصفة.

البند 30.4 اختبار الصدم عند درجة حرارة منخفضة:

تخضع العينات لاختبار تأثير عن طريق الجهاز كما هو مبين في الشكل 42. كتلة الوزن المتساقط (100 ± 1) جم.

يتم وضع الجهاز على وسادة مطاطية اسفنجية بسمك 40 مم مع العينات في المجمد عند درجة حرارة (-15 ± 2) درجة مئوية لمدة 24 ساعة على الأقل.

At the end of this period, each specimen in turn, is placed in position, as shown in figure 42, and the falling weight is allowed to fall from a height of 100 mm. في نهاية هذه الفترة ، يتم وضع كل عينة في مكانها ، كما هو موضح في الشكل 42 ، ويسمح للوزن الساقط بالانخفاض من ارتفاع 100 مم. Four impacts are applied successively to the same specimen, rotating it through 90° between impacts. يتم تطبيق أربعة تأثيرات بالتتابع على نفس العينة ، مع تدويرها خلال 90 درجة بين التأثيرات.

بعد الاختبار ، يُسمح للعينات بالحصول على درجة حرارة الغرفة تقريبًا ثم يتم فحصها.

يجب عدم رؤية تشققات الأكمام العازلة برؤية عادية أو مصححة بدون تكبير إضافي.

تطبيق:

يستخدم هذا الجهاز للتحقق من مقاومة الصدمات في درجات الحرارة المنخفضة للملحقات الكهربائية ، وكذلك الأسلاك والكابلات.

عينة الاختبار:

الملحقات الكهربائية وصناديق التركيب من النوع السطحي والغدد اللولبية والأغطية والأسلاك والكابلات وما إلى ذلك.

خاصية:

يجب استخدام هذا الجهاز مع حجرة ذات درجة حرارة منخفضة ، ويجب وضع الجهاز على وسادة مطاطية إسفنجية بسمك حوالي 40 مم ، ويجب وضعه في حجرة درجة حرارة منخفضة قبل وأثناء الاختبار.

المعلمات:

طريقة اختبار:

1. قبل الاستخدام الأول ، يجب أن يكون المستخدم على دراية بالمعايير ذات الصلة لاستخدام جهاز الاختبار بشكل أكثر فاعلية وسلاسة وإكمال الاختبار.

2. The specimen is placed under the steel intermediate piece, the weight is hook by the hanger, adjust the hook's position, at the end of this period, each specimen, in turn, is placed in the normal position of use as shown in figure 27, and a weight is allowed to fall from a height of 100 mm. 2. يتم وضع العينة تحت القطعة المتوسطة من الصلب ، والوزن يعلق بواسطة الحظيرة ، وضبط موضع الخطاف ، في نهاية هذه الفترة ، يتم وضع كل عينة في الوضع العادي للاستخدام كما هو موضح في الشكل 27 ، ويسمح للوزن بالهبوط من ارتفاع 100 ملم. The mass of the falling weight is (1000±2) g. كتلة الوزن الساقط (1000 ± 2) جم.

3. يوضع الجهاز على وسادة من المطاط الإسفنجي بسمك 40 مم مع العينات في المجمد عند درجة حرارة (-15 ± 2) ℃ لمدة 16 ساعة على الأقل.

4. عندما يحين الوقت ، اضغط على مقبض التحرير على الجهاز ، يكون الوزن هو انخفاض مجاني في العينة ، بعد الاختبار ، يجب ألا تظهر العينة أي ضرر بالمعنى المقصود في هذا المعيار.

5. تنظيف وصيانة المعدات بعد الانتهاء من الاختبار.
