تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | جهاز لاختبار القوة الميكانيكية على أغطية مرنة | ضمان: | سنة واحدة |
|---|---|---|---|
| اساسي: | BS1363-1: 2018 البند 9 الشكل 2 | تطبيق: | اختبار القوة الميكانيكية على الأغطية المرنة |
| قوة تطبيقية: | 230-240 نيوتن | مواد: | ستانلس ستيل |
| اختبار الجهد: | 2000 فولت ± 60 فولت 50 هرتز | كتلة الخشب الصلب: | وفقًا لـ BS1363.1-2018 في الشكل 2 ب |
| تسليط الضوء: | 230N اختبار مأخذ التوصيل,BS1363-1 جهاز اختبار مأخذ التوصيل |
||
230 - 240N جهاز اختبار مقبس التوصيل لاختبار القوة الميكانيكية على الأغطية المرنة
الوصف القياسي:
9.3.1 يجب التحقق من المطابقة من خلال الاختبار التالي (يظهر مثال على جهاز مناسب في الشكل 2).
يجب أن يكون تصميم الجهاز بحيث يمكن تطبيق قوة ثابتة قدرها 240 نيوتن على تلك الأماكن التي يوجد فيها احتمال حدوث فشل ، ويتم تطبيق القوة من خلال كتلة ضغط اختبار المعادن كما هو موضح في الشكل 2 أ).
تخضع كل عينة للقوة في كل مكان يتم اختياره بدوره.خلال كل تطبيق للقوة ، يتم تطبيق جهد اختبار قدره 2000 V ± 60 V 50 Hz من شكل موجة جيبية إلى حد كبير لمدة 60 ثانية بين جميع الأجزاء الحية المترابطة معًا وكتلة ضغط الاختبار المعدني.
أثناء الاختبار ، لن يحدث أي وميض أو انهيار.
بعد الاختبار ، لا يمكن لمس الأجزاء الحية باختبار 11 من BS EN 61032: 1998 المطبق بقوة 30 شمالاً.
مقدمة المنتج:
يتوافق الجهاز مع BS1363-1: 2018 البند 9 ، الشكل 2. يجب تصميم وبناء الأسطح الخارجية المرنة لمآخذ التوصيل بحيث يتم تجميعها وتوصيلها كما هو الحال في الاستخدام العادي ، فلا يوجد خطر من أنه نتيجة يمكن للضغط غير المبرر أن تخترق الأجزاء الحية الأسطح الخارجية التي يمكن الوصول إليها أو أن يتم التخلص منها بحيث تقلل من الزحف والخلوص أقل من تلك الواردة في البند 8.
يجب أن يكون تصميم الجهاز بحيث يمكن تطبيق قوة ثابتة من 230-240 نيوتن على تلك الأماكن التي يوجد فيها احتمال حدوث فشل ، ويتم تطبيق القوة من خلال كتلة ضغط اختبار المعادن.اختبار مأخذ التوصيل
تخضع كل عينة للقوة في كل مكان يتم اختياره بدوره.خلال كل تطبيق للقوة ، يتم تطبيق جهد اختبار قدره 2000 V ± 60 V 50 Hz من شكل موجة جيبية إلى حد كبير لمدة 60-65 ثانية بين جميع الأجزاء الحية المترابطة معًا وكتلة ضغط اختبار المعادن.
أثناء الاختبار ، لن يحدث أي وميض أو انهيار.اختبار مأخذ التوصيل
بعد الاختبار ، لن يكون من الممكن لمس الأجزاء الحية مع الاختبار 11 من BS EN 61032: 1998 المطبق بقوة 28-30N.
لمزيد من التفاصيل ، يرجى الرجوع إلى المعيار ذي الصلة.
المعايير الفنية:
| قوة تطبيقية | 230-240 نيوتن |
|
ضغط اختبار المعادن منع |
زاوية R من 2.0 إلى 2.5 ، عرض من 25.0 إلى 25.2 |
| كتلة الخشب الصلب | وفقًا لـ BS1363.1-2018 في الشكل 2 ب |

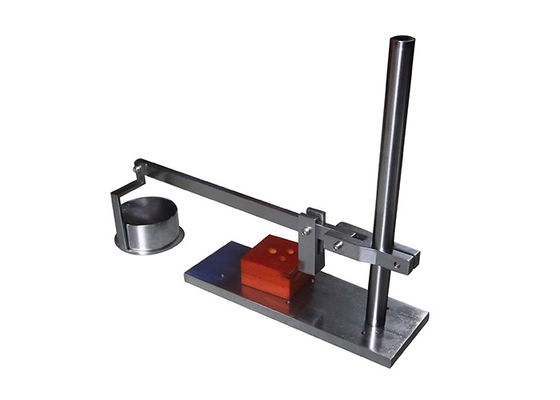

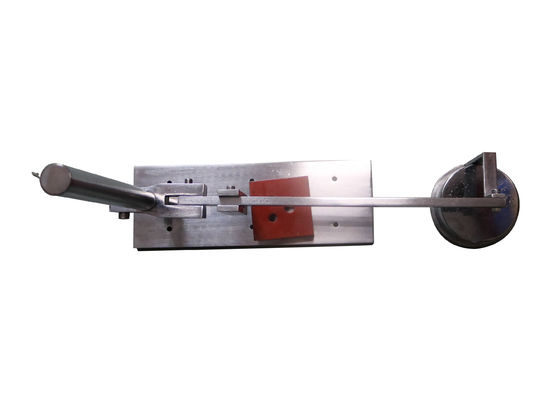

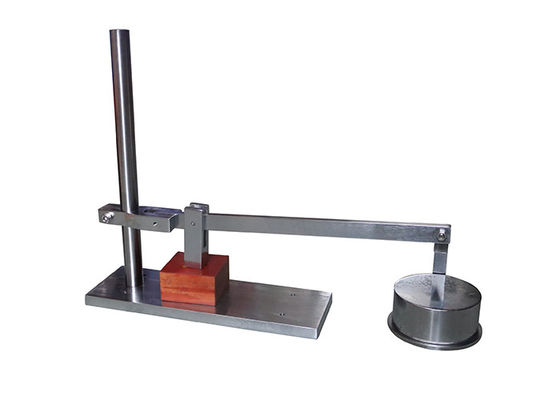

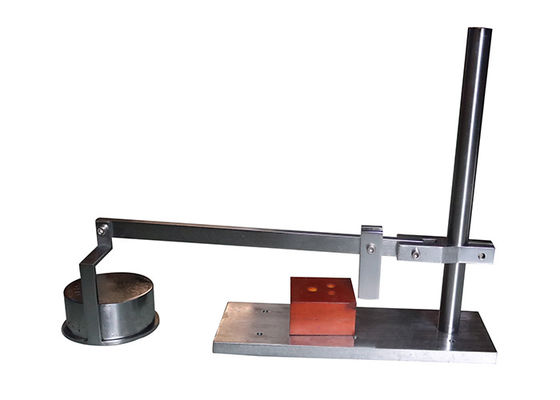

عرض الصورة:
