| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Hongce |
| إصدار الشهادات: | Calibration Certificate(cost additional) |
| رقم الموديل: | HJ122 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | الخشب الرقائقي |
| وقت التسليم: | 90 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 1 مجموعة في الشهر |
| اسم المنتج: | كاشف تسرب مطياف الهيليوم | المنتج قيد الفحص: | تتابع الإسكان السيراميك للسيارات |
|---|---|---|---|
| اللون: | أزرق ورمادي | دقة الاختبار: | دقة عالية |
| وسط الاختبار: | الهيليوم | معدل تسرب الإنذار: | 1.0 * 10-9Pa · م 3 / ثانية |
| اختبار درجة الحرارة: | -20 درجة مئوية ~ + 60 درجة مئوية | النوع: | تقديم خدمات مخصصة |
| تسليط الضوء: | كاشف تسرب مطياف الهيليوم,كاشف تسرب مطياف من الفولاذ المقاوم للصدأ |
||
غطاء سيراميكي لمعدات اختبار تسرب الهيليوم لسيارات الكهرباء
إدخالمعدات اختبار تسرب الهيليوم:
وفقًا للمبدأ الأساسي لاكتشاف تسرب الهيليوم، باستخدام الهيليوم كغاز تعقب، يكتشف النظام تلقائيًا وبسرعة تسرب قطعة العمل.سوف يعطي النظام إنذار.
العمليةمعدات اختبار تسرب الهيليوم:
1يضع المشغل قطعة العمل في الجهاز الثابت ويضغط على زر البدء.
2صندوق الفراغ يغلق تلقائياً و الجهاز يغلق تلقائياً
3النظام يمتص الصندوق الفراغية وقطعة العمل تلقائيًا.
4النظام يملأ المنتج تلقائياً بالهيليوم
5يقوم النظام تلقائيًا باكتشاف التسرب على المنتج.
6إذا كانت نتيجة الاختبار مؤهلة:
a. النظام يستنفذ الهيليوم تلقائيًا.
ب. يفتح النظام باب صندوق الفراغ تلقائيًا.
c. ضوء المؤشر المؤهل مضاء، والمشغل يفرغ المنتج.
د. يقوم المشغل بتثبيت المنتج التالي الذي سيتم فحصه ويبدأ دورة اختبار جديدة.
7إذا كانت نتيجة الاختبار غير مؤهلة:
a. النظام يستنفذ الهيليوم تلقائيًا.
ب. اضغط يدوياً على زر التأكيد.
ج. إطلاق الصناديق تلقائيًا.
ضوء المؤشر غير المؤهل مضاء، ويشحن المشغل المنتج.
يتركز المشغل المنتج التالي الذي سيتم فحصه ويبدأ دورة اختبار جديدة.
خصائصمعدات اختبار تسرب الهيليوم:

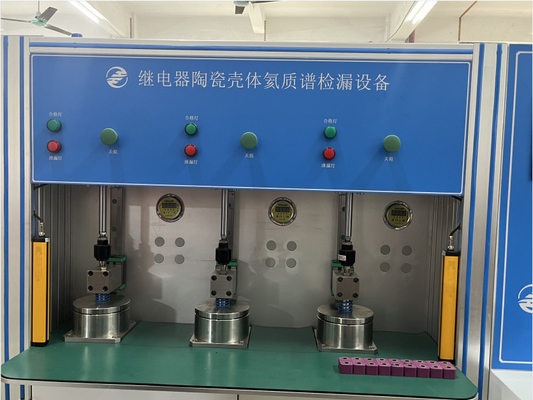

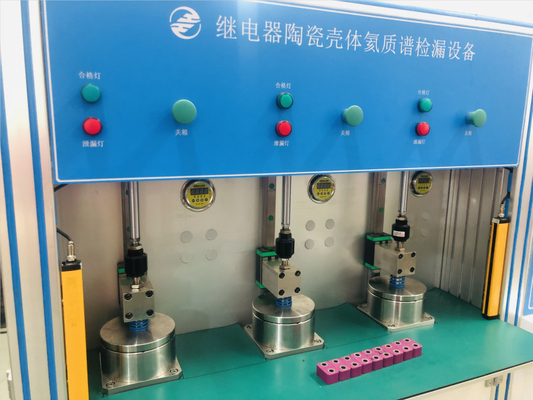

1يحتوي المعدات على ثلاث صناديق فراغ تعمل في ربط، مما يتطلب عامل واحد فقط لتشغيل المعدات.
2ويكمل قطعة العمل تلقائيًا العملية بأكملها في صندوق الفراغ، الذي يتبنى هيكلًا على شكل جرس ويمكن أن يفتح ويغلق تلقائيًا لأعلى وأسفل.المستخدم يحتاج فقط إلى تحميل وتفريغ المواد، وتحميل وتفريغ بسيطة ومريحة.
3يمكن تثبيت عدادات صندوق الفراغ حتى قطعة واحدة في وقت واحد. إذا لم يكن من الضروري تثبيت قطعة العمل، يمكن حفرة تركيب قطعة العمل المقابلة مع سدادة.
4. يستخدم الكشف عن هليوم كاشف تسرب مستورد ، مع دقة الكشف عن تسرب أقصاها 5 * 10-13Pa · m3 / s. يمكن لعملية الكشف عن التسرب تحديد قطع العمل ذات التسرب الكبيرة والصغيرة ،توفير استهلاك غاز الهيليوم.
5يتم تزويد المعدات بشكل عشوائي بتسرب محاكاة من 1.0E-9 Pa · m3 / s ، مع شهادة صادرة عن مؤسسة القياس الوطنية للتسرب.
6المسافة بين الصمام المملئ بالهيليوم وقطعة العمل قصيرة ، واستهلاك الغاز منخفض ، وتخفيض تكلفة الإنتاج.
7يتم التحكم في النظام بواسطة PLC ويعرض المعلومات المختلفة على شاشة لمسة ملونة
8أمان تشغيل المعدات، مع حماية السلامة ووقف الطوارئ، وظيفة إعادة ضبط.
9تصميم المعدات يتوافق مع المتطلبات الارگونومية.
(ب)أرامترات
| النموذج | HJ122 |
| القطعة المختبرة | قشرة السيراميك |
| عدد صناديق الفراغ | 3 (يتم اختبار منتج واحد فقط لكل مربع) |
| غاز التتبع | غاز الهيليوم |
| ضغط الهيليوم | 0.5MPa |
| استرداد الهيليوم | لا إعادة تدوير |
| وقت الدورة | 205 قطعة/ساعة |
| معدل تسرب الإنذار | 1.0*10-9ب.م3/ثانية |
