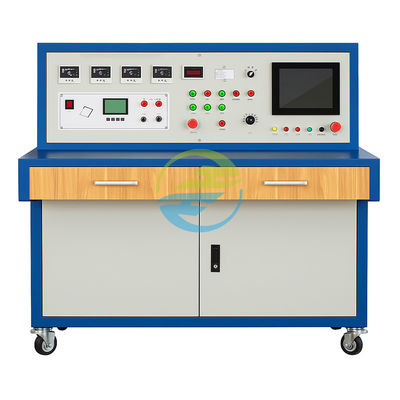

مقعد اختبار رله متوافق مع IEC 61810 مع مدخل AC380V ودقة 0.2 مستوى

مقعد اختبار رله متوافق مع IEC 61810 مع مدخل AC380V ودقة 0.2 مستوى

الاسم التجاري: HongCe
رقم الطراز: hcrtb-004
الـ MOQ: 1 set
السعر: قابل للتفاوض
شروط الدفع: L/C, T/T
القدرة على التوريد: 10 sets per month
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
Calibration certificate(cost additional)
Packaging Details:
Plywood
إبراز:

مقعد اختبار الإرسال المتوافق مع معيار IEC 61810,مقعد اختبار رلاي المدخل AC380V,0.2 مقعد اختبار دقة الإرسال

,

AC380V input relay test bench

,

0.2 level accuracy relay test bench

وصف المنتج

وصف المنتج
بنش اختبار الترحيل HCRTB-004 هو جهاز اختبار مكونات كهربائية متكاملة وعالية الدقة مصمم لاختبار أداء المرحلات ومكونات التبديل المختلفة. يقوم تلقائيًا بجمع بيانات الاختبار ومعالجتها، ويعرض البيانات وينشئ التقارير ويطبعها في نفس الوقت. يوفر تشغيلًا مريحًا ونتائج اختبار موثوقة، ويلبي احتياجات الاختبار لمجموعة واسعة من المكونات الكهربائية.



تطبيقات المنتج

  • يستخدم بشكل أساسي في مركبات السكك الحديدية والقطارات. يقوم بإجراء اختبارات أداء التشغيل (مثل قياسات قيم السحب والإفلات) وتعديلات المعلمات على مكونات التبديل الكهربائية القائمة على التلامس مثل موصلات التيار المتردد/المستمر الكهرومغناطيسية، والمرحلات الوسيطة، ومرحلات الجهد، ومرحلات التيار، والمرحلات الحرارية، ومفاتيح الهواء، والمرحلات الزمنية لضمان أن أداء المكونات يفي بالمعايير.



أبرز ميزات المنتج

  • اختبار شامل: يغطي المعلمات الأساسية مثل قيم السحب/الإفلات/الاحتفاظ للمرحلات الوسيطة والموصلات، وقيم تعثر المرحلات الزائدة الحرارة/التيار الزائد، وأوقات تعثر المرحلات الزمنية، وتلبية احتياجات الاختبار لأنواع المكونات المختلفة.
  • أتمتة وكفاءة عالية: يكمل تلقائيًا جمع البيانات ومعالجتها وعرضها وطباعة التقارير، مما يقلل من العمليات اليدوية ويحسن كفاءة الاختبار ودقة البيانات.
  • نطاق إخراج مرن: يوفر مخرجات جهد متعددة، بما في ذلك DC 0-150V، DC 0-48V، و AC 0-400V، لتلبية متطلبات الجهد/التيار للمكونات المختلفة وتوفير توافق قوي.
  • قياس عالي الدقة: باستخدام تصميم دقة 0.2 مستوى، يضمن هذا الحد الأدنى من خطأ القياس للمعلمات مثل مقاومة التلامس، ومقاومة العزل، ومقاومة الملف، مما يضمن موثوقية عالية للبيانات.



معيار مرجعي دولي

IEC 61810-1 "المرحلات والموصلات - الجزء 1: الأحكام العامة"

  • متطلبات البند: تحدد هذه المواصفة المصطلحات الشائعة والتعريفات والإجراءات الأساسية لاختبار المرحلات والموصلات. تتوافق إجراءات الاختبار الخاصة بهذا المنتج مع المواصفات العامة لاختبار أداء المكونات الكهربائية الموضحة في هذا المعيار.

IEC 61810-3 "المرحلات والموصلات - الجزء 3: طرق الاختبار للمرحلات الكهرومغناطيسية"

  • متطلبات البند: تحدد طرق الاختبار للمعلمات الرئيسية للمرحلات الكهرومغناطيسية، مثل قيمة التشغيل وقيمة التحرير وقيمة الاحتفاظ. يتوافق اختبار أداء التشغيل لهذا المنتج للمرحلات الوسيطة وموصلات التيار المتردد/المستمر بشكل كامل مع معايير الاختبار الواردة في هذا البند.

IEC 60947-5-1 "مفاتيح ومعدات التحكم ذات الجهد المنخفض - الجزء 5-1: أجهزة دوائر التحكم وعناصر التبديل"

  • متطلبات البند: تحدد متطلبات الاختبار للمكونات مثل المرحلات والمرحلات الزمنية في دوائر التحكم. تلبي وظائف اختبار وقت تشغيل المرحل الزمني وقياس مقاومة التلامس لهذا المنتج المتطلبات التفصيلية لهذا المعيار.



المعايير الفنية

الفئة معلمات محددة
طاقة الإدخال الجهد: AC380V (±10%)؛ التردد: 50 هرتز؛ طاقة الإدخال: 15 كيلو فولت أمبير
واجهة للموصلات الجهد الناتج 1: DC 0~150V (قابل للتعديل باستمرار)، التيار: 0-20A؛
الجهد الناتج 2: DC 0~48V (قابل للتعديل باستمرار)، التيار: 0-20A
واجهة للمرحلات الجهد الناتج 1: DC 0~150V (قابل للتعديل باستمرار)، التيار: 0-20A؛
الجهد الناتج 2: DC 0~48V (قابل للتعديل باستمرار)، التيار: 0-20A؛
الجهد الناتج 3: AC 0~400V (قابل للتعديل باستمرار)، التيار: 0-30A؛
نوع الواجهة: اتصال عام (مجموعة واحدة من 20 زوجًا)، نوع التوصيل (مجموعة واحدة من 20 زوجًا)
واجهة لمفاتيح الهواء التيار الناتج: 0-100A، الخطأ < 0.2%؛ عدد الواجهات: مجموعة واحدة من 5 أزواج
قياس الوقت النطاق: 0~10S
قياس مقاومة التلامس النطاق: 0~5KΩ
قياس مقاومة العزل النطاق: 0~200MΩ
قياس مقاومة الملف النطاق: 0~1MΩ
فئة الدقة الفئة 0.2
