| الاسم التجاري: | HongCe |
| رقم الطراز: | HJAU019 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
اثنين من فراغ الغرفة الهليوم تسرب اختبار نظام للسيارات تصفية الجافة
تم تصميم هذا النظام اختبار تسرب الهليوم وفقا لمبدأ أساسي من كشف الهليوم تسرب، يستخدم الهيليوم في الغاز التتبع، شغل الهليوم في الشغل في فراغ الغرفة، ثم كشف عن الهليوم تسرب يمكن أن بدقة وسرعة الحكم على تسرب الشغل.
المعايير الفنية
| اسم المنتجات | تصفية الجافة |
| فراغ الغرفة الحجم | L 700MM * 450MM W * H 230mm |
| فراغ الغرفة الكمية | 2 |
| الغاز الضغط العالي للتسرب الإجمالي | 4 ميجا باسكال (النزولي قابل للتعديل) |
| التتبع الغاز | الهيليوم |
| رفض بوينت | تسرب السعر <1.5G / سنة |
| ضغط الهيليوم لمبينا التسرب | 3.6Mpa (النزولي قابل للتعديل) |
| دورة اختبار | 120 غرفة / ساعة |

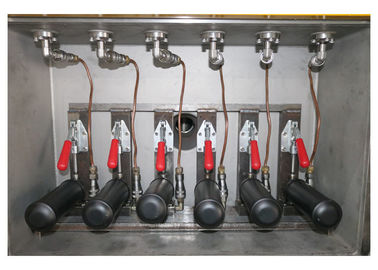

غرفة فراغ الأنابيب والمفاصل مختومة متكاملة
(1) كل دائرة منها 6 قطع من اخلاء وملء الأنابيب (بما في ذلك 3 مجموعات من المفاصل)
(2) كل أنبوب هو التحكم بها بشكل فردي
وصف العملية العمل:

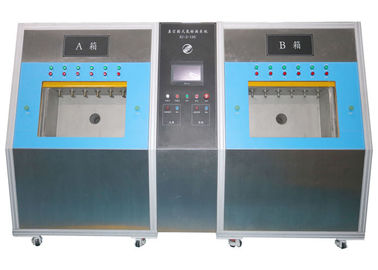

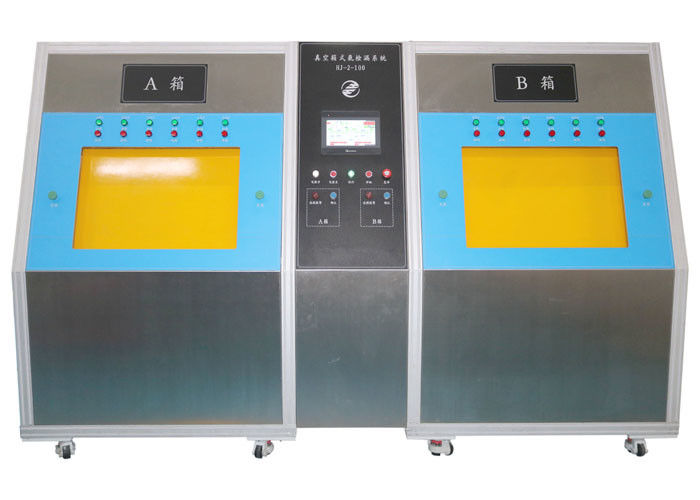

النظام لديه 2 فراغ الغرفة، وعمل الربط 2 غرف، ومكان المشغل المنتجات في غرف فراغ وربطها مع المفاصل سريعة، وبعد ذلك اضغط على أزرار إغلاق الباب لإغلاق الأبواب، وتبدأ دورة الكشف. هناك حماة صريف على كلا الجانبين من أبواب فراغ، عندما المشغل إغلاق الأبواب، يرجى التأكد من عدم وجود الكائن في منطقة الباب للتأثير الحركات الباب.
مرة واحدة من باب الغرفة مغلق، ودورة الكشف عن هذه القاعة تبدأ. في هذه المرحلة، يمكن للمشغل يذهب إلى غرفة أخرى للتشغيل.
اختبار دورة العملية:
- دليل ختم المنتج مع اعبا اساسيا داخل غرفة الاختبار.
- اختتام غرفة.
- إخلاء الغرفة إلى قيمة فراغ مناسبة لاختبار تسرب مع مطياف الكتلة. أثناء إخلاء الغرفة، سيتم تشغيل نظام الاختبارات التالية على المنتجات:
- تسوس الضغط للكشف عن التسريبات الإجمالي.
- تفريغ الضغط والمنتجات الإخلاء.
- الوصول إلى قيمة فراغ مناسبة للنقل، وهذا هو لوضع مطياف الكتلة في التواصل مع غرفة الاختبار.
- قراءة في الخلفية، وهو الهليوم المتبقية في غرفة الاختبار.
- الضغط من المنتجات مع الهيليوم.
- اختبار تسرب مع مطياف الكتلة.
- التهوية في غرفة اختبار (عودة إلى الضغط الجوي)، واسترداد الهيليوم من المنتجات لضغط معين (يعتمد على معايير اختيار والإجلاء النهائي للمنتجات).
- افتتاح غرفة
- افرغت دليل المنتجات.
