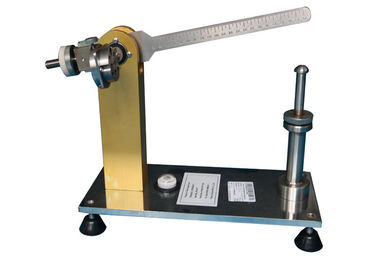

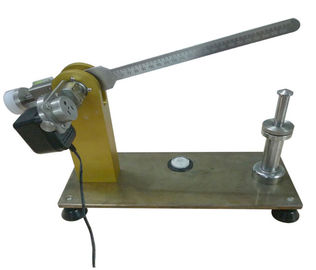

Iec60884 بند 14.23.2 عزم الدوران 0.25Nm التوصيل المقبس تستر / مقبس مأخذ عزم اختبار آلة

Iec60884 بند 14.23.2 المقبس -Outlet عزم الدوران تستر

معلومات المنتج

اختبار هو يتوافق مع إيك 60884-1 2013 بند 14.23.2، إيك 60335-1 البند 22.3، IEC60065 البند 15.4.1 والشكل 11 وهلم جرا.

يتم استخدامه لاختبار قوة سلالة الإدراج. يجب ألا يفرض الجهاز المزود بالدبابيس المزمع إدخالها في مآخذ التوصيل الثابتة ضغوطا لا مبرر لها على هذه المنافذ.

بند قياسي

يتم إدخال المعدات في مقبس مأخذ ثابت متوافق مع هذا المعيار، ويتمحور المقبس الصوتي حول محور أفقي من خلال محور مأخذ الحية -contacts على مسافة 8MM وراء وجه المشاركة من مأخذ التوصيل وموازية إلى وجه المشاركة هذا.

يجب ألا يتجاوز عزم الدوران الإضافي الذي يجب أن يطبق على مخرج المقبس من أجل الحفاظ على وجه الانخراط في الطائرة العمودية 0.25Nm.

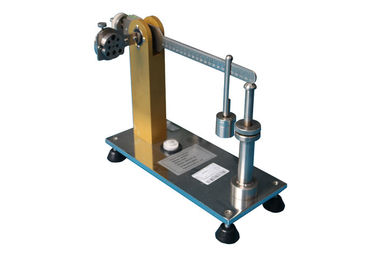

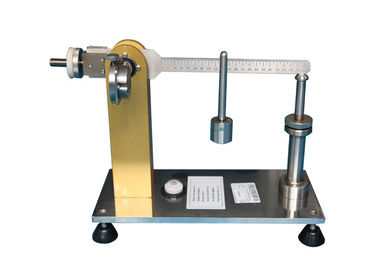

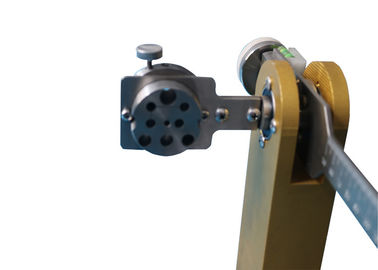

بناء

1 - توازن الوزن

2 - قياس فقاعة

3 - مستوى فقاعة

4 - قياس الوزن

5 - ارتفاع تنظيم المسمار

6 - دعم قضيب

المعلمات:

خطوات العملية

1. وضع الجهاز على جدول مستوى، وضبط الجهاز إلى أفقي.

2. هانغ 4 - قياس الوزن على الذراع التوازن، وضبط 5 - ارتفاع تنظيم المسمار ، وجعل الذراع التوازن في الأفقي. عندما توازن الذراع في الأفقي، فقاعة الهواء من 2-مستوى فقاعة في مركز الموقف.

3. ريموف 4-قياس الوزن ، وضبط 1-ميزان الوزن الموقف، والحفاظ على الذراع التوازن في موقف أفقي. وجعل الذراع التوازن الحفاظ على مسافة حوالي 1MM إلى 6 - دعم قضيب .

4. تثبيت عينة الاختبار على الجهاز، تشديد المسمار. الآن الذراع الذراع يصل.

5. هانغ 4 - قياس الوزن على الذراع التوازن. ضبط الموقف من 4 - قياس الوزن ، تسجيل الموقف حيث جعل التوازن مستوى الذراع، فقاعة الهواء من 2 - قياس فقاعة في مركز الموقف، الذراع التوازن إبقاء 1mm المسافة إلى 6 - دعم قضيب . قل الموقف الموجود في 10.3cm.

6. قياس عزم الدوران

(1) يتم تعليق الوزن المناسب على نطاق أقل.

(2) حرك الوزن ببطء حتى ذراع التوازن في حالة أفقية.

7. عزم الدوران من العينة تطبيقها على المقبس: مقياس قيمة X الوزن

على سبيل المثال: عزم الدوران: 0.12mX2.5N = 0.3Nm
