إيك معدات الاختبار، IEC60884 بند 24.7 العزل الأكمام التوصيل دبابيس كشط اختبار الجهاز

IEC60884 بند 24.7 العزل الأكمام من المكونات دبابيس كشط اختبار جهاز إيك معدات الاختبار

المعيار: إيك 60884-1 2013 البند 24.7 والشكل 28، BS1363-1 الشكل 9

التطبيق: هذا الجهاز هو استخدام لاختبار قوة مقاومة التآكل من كم العزل من دبابيس التوصيل

عينة الاختبار: العزل كم من دبابيس التوصيل

ميزة: يتكون الجهاز من وضع أفقي من شعاع والحركة الخطية من مقعد لاعبا اساسيا، حيث تنتهي شعاع مع عازمة قطرها 1MM الأسلاك الفولاذية قصيرة عازمة في رأس على شكل حرف U (U شكل اثنين الرأسي ثابتة على شعاع)، سلك أسفل على شكل حرف U هو جزء خطي 6MM. ضغط هملين 6MM على المكونات عزل الأكمام، محرك الأقراص في تصاعد مقعد المشبك الترباس للقيام حركة الترددية ذهابا وإيابا، وإجراء اختبار التآكل إلى العزل كم من دبابيس التوصيل.

المعلمات :

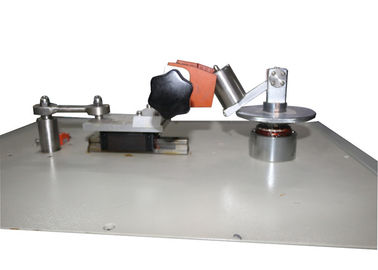

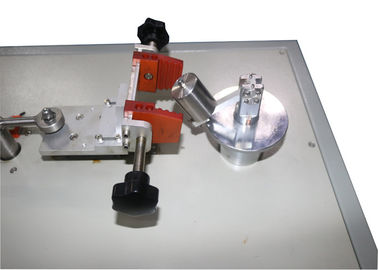

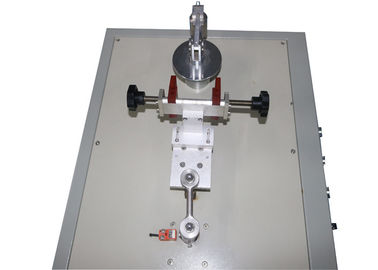

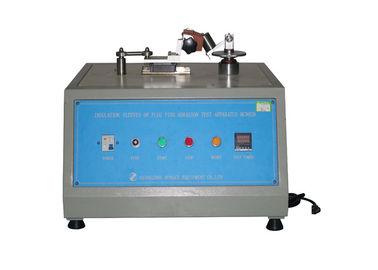

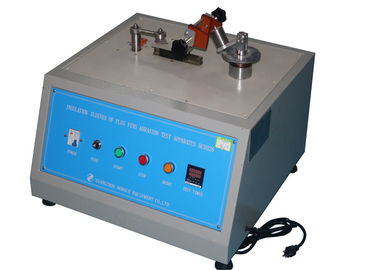

صورة كمرجع:

الوصف القياسي:

يتم إخضاع دبابيس التوصيل المرفقة بأكمام عازلة للاختبار التالي عن طريق جهاز كما هو مبين في الشكل 28.

يشتمل جهاز الاختبار على حزمة أفقية مستبعدة، والتي يتمحور حول نقطة الوسط، يتم ربط طول قصير من أسلاك الفولاذ، قطرها 1 مم، ويتم تثبيته في شكل U، قاعدة U على التوالي، بشكل صارم، عند كلا الطرفين ، إلى نهاية واحدة من شعاع، بحيث جزء مستقيم المشاريع تحت شعاع وموازية لمحور أوغر شعاع المحور.

يتم عقد القابس من قبل المشبك المناسب في مثل هذا الموقف أن الجزء المستقيم من أسلاك الفولاذ تقع على دبوس التوصيل، عمودي على ذلك. المنحدرات بين أسفل في زاوية من 10 درجة إلى الأفقي.

يتم تحميل شعاع بحيث سلك يمارس قوة 4N على دبوس.

يتم نقل القابس إلى الوراء وإلى الأمام في اتجاه أفقي في الطائرة من محور شعاع، بحيث التدليك الأسلاك على طول دبوس، طول أوغري دبوس بالتالي أبرادد حوالي 9MM، منها ما يقرب من 7MM هو أكثر من الأكمام العازلة ، وعدد الحركات أوغر هو 20000 (10000 في كل اتجاه) ومعدل العملية هو 30 حركات في الدقيقة الواحدة.

يتم الاختبار على دبوس واحد من كل عينة.

بعد الاختبار، يجب أن تظهر الدبابيس أي ضرر التي قد تؤثر على سلامة أو تعوق استخدام مزيد من المكونات، على وجه الخصوص، يجب أن يكون العازلة كم ثقب أو مسدود.
