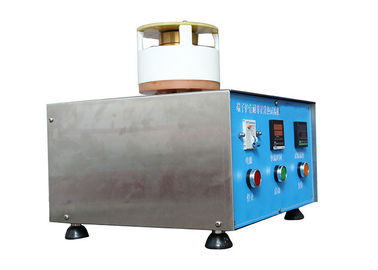

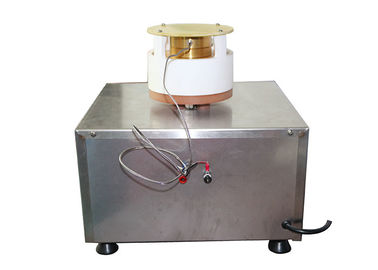

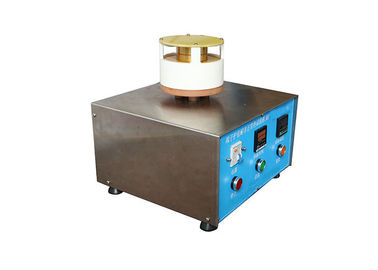

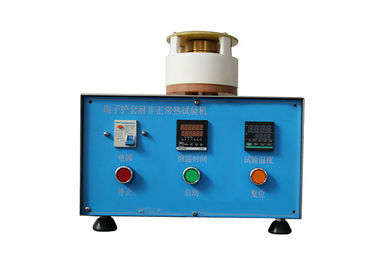

IEC60884 دبابيس التوصيل العازلة الأكمام مقاومة الحرارة غير الطبيعية 20 مم النحاس زر التشغيل تستر
اساسي: IEC 60884-1 2013 الفقرة 28.1.2 والشكل 40
تطبيق: يستخدم هذا الجهاز لاختبار المقاومة للحرارة غير الطبيعية للأكمام العازلة لدبابيس القابس
عينة الاختبار: الأكمام العازلة لدبابيس التوصيل
ميزة: وفقًا للمتطلبات القياسية ، يتم اختبار مقاومة الحرارة والنار لأكمام عازلة من دبابيس السدادة
العوامل:
| غرض | العوامل |
| جزء العزل | سماكة 5 مم ، مستديرة ومسطحة ، قطرها يساوي ضعف البعد الأقصى المسموح به لوجه الاشتباك لعينة الاختبار |
| الجزء المعدني ب (تركيبات) | نحاس ، بطول لا يقل عن 20 مم ، يوفر قابس تركيبات وفقًا للمعايير ذات الصلة |
| المسافة بين جزء العزل والجزء المعدني | 3 ± 0.2 مم ، تأكد من انتقال الهواء حول الدبوس |
| المسافة من المزدوجة الحرارية إلى الجزء المعدني ب | 7 ± 0.5 مم |
| فتحة لسد دبوس في الجزء المعدني ب | 0.1 مم أكبر من الأبعاد القصوى للمسامير |
الوصف القياسي
28.1.2 يتم اختبار عينة السدادة ذات المسامير المزودة بأكمام عازلة بواسطة جهاز الاختبار كما هو موضح في الشكل 40.
يتكون جهاز الاختبار هذا من لوحة عازلة A وجزء معدني B: يجب توفير مساحة هوائية بين هذين الجزأين 3 مم ويجب الحصول على هذه المسافة من خلال وسائل لا تضعف دوران الهواء حول المسامير.
يجب أن يكون السطح الأمامي للوحة العازلة A مستديرًا ومسطحًا وقطره يساوي ضعف البعد الأقصى المسموح به لوجه التعشيق للسدادة المعطاة في
الورقة القياسية ذات الصلة.
يجب أن يكون سمك هذه اللوحة العازلة 5 مم.
يجب أن يكون الجزء المعدني B من النحاس الأصفر ويكون له ، لمسافة لا تقل عن 20 مم ، نفس شكل الحد الأقصى للسدادة وفقًا للوح القياسي ذي الصلة.
يجب أن يتم تشكيل باقي هذا الجزء المعدني بحيث يتم تسخين الملحق قيد الاختبار من خلاله عن طريق التوصيل ، ويتم تقليل انتقال الحرارة إلى الملحق قيد الاختبار عن طريق الحمل الحراري أو الإشعاع إلى الحد الأدنى.
يتم إدخال ازدواج حراري على مسافة 7 مم من السطح الأمامي للجزء المعدني في وضع متماثل كما هو مبين في الشكل 40.
يجب أن تكون أبعاد الثقوب الخاصة بالمسامير في الجزء المعدني B أكبر بمقدار 0.1 مم من الأبعاد القصوى للمسامير الواردة في الصفيحة القياسية ذات الصلة ، ويجب أن تكون المسافات بين المسامير مماثلة لتلك الواردة في المواصفة القياسية ذات الصلة ورقة؛يجب أن يكون عمق الثقوب كافياً.
ملاحظة 1: يمكن تصنيع الجزء المعدني B من قطعتين مكونتين أو أكثر لأغراض تنظيف الفتحات.
يتم إدخال العينات في جهاز الاختبار ، وتوضع في الوضع الأفقي الأكثر سوءًا ، عندما يصل جهاز الاختبار إلى درجة حرارة ثابتة ، مقاسة بواسطة المزدوج الحراري ، (120 ± 5) درجة مئوية للملحقات ذات التيار المقنن 2 و 5 أ و (180 ± 5) درجة مئوية للملحقات ذات معدل تيار أعلى.
يتم الحفاظ على درجة الحرارة عند القيم ذات الصلة لمدة 3 ساعات.
يتم بعد ذلك إخراج العينات من جهاز الاختبار والسماح لها بالتبريد إلى درجة حرارة الغرفة ، حيث يتم الاحتفاظ بها لمدة 4 ساعات على الأقل.
يتم بعد ذلك تقديم الأكمام العازلة لمسامير العينات لاختبار الصدم وفقًا للفقرة 30 ولكن يتم إجراؤها في درجة حرارة الغرفة ، وتخضع للفحص البصري.
ملاحظة 2 أثناء الفحص البصري ، يجب ألا تظهر أي شقوق على الأكمام العازلة برؤية طبيعية أو مصححة بدون تكبير إضافي ، ويجب ألا تتغير أبعاد الأكمام العازلة بحيث تضعف الحماية ضد التلامس العرضي.
