| الاسم التجاري: | HongCe |
| رقم الطراز: | HC9931 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 30 مجموعة لكلّ شهر |
اساسي:
IEC 60884-1 "المقابس ومآخذ التوصيل للأغراض المنزلية والأغراض المماثلة - الجزء 1: المتطلبات العامة" البند 24.18 ، الشكل 35.
تطبيق:
It is used to test the groove, hole and the reverse taper. يتم استخدامه لاختبار الأخدود ، الثقب و تفتق عكسي. It has become an indispensable and important equipment in household appliances manufacturer, quality inspection departments and R & D institution detected safety performance of household electrical products. لقد أصبحت معدات لا غنى عنها وهامة في الشركة المصنعة للأجهزة المنزلية ، وأقسام التفتيش على الجودة ومؤسسة البحث والتطوير الكشف عن أداء السلامة للمنتجات الكهربائية المنزلية.
عينة الاختبار:

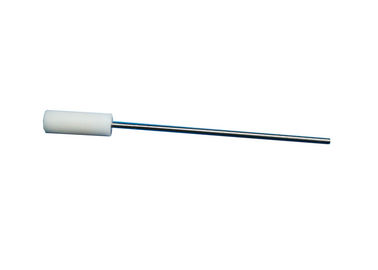

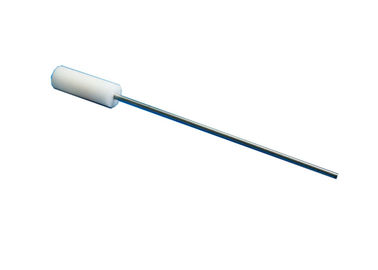

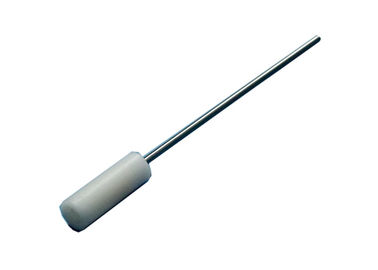

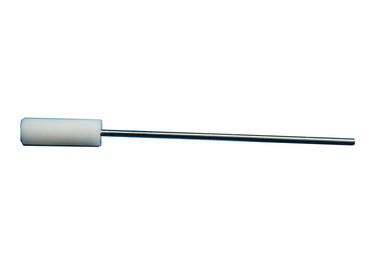

اختبار الأخدود والثقب تفتق العداد
خاصية:
1. مادة مسبار الجزء: الفولاذ المقاوم للصدأ ، الأبعاد: القطر Φ2.5 +0.05 0 ، الطول أكثر من 100 مم.
2. مقبض نايلون ، مزود بفتحات ملولبة M6 في نهاية المقبض ، يمكن توصيله بسحب ودفع دينامومتر لجعل اختبار تطبيق القوة.
المعلمات:
| قطر الدائرة | .52.5 + 0.05 0 مم |
| الطول | 100 مم |
| مواد | قضيب من الفولاذ المقاوم للصدأ ، مقبض من النايلون |
خطوات العملية
يجب ألا يدخل المقياس وفقًا للشكل 35 ، المطبق بقوة 1 N أكثر من 1.0 مم من الجزء العلوي من أي أخدود أو ثقب أو تفتق عكسي ، أو ما شابه ، عند تطبيق المقياس بالتوازي مع سطح التركيب / الدعم وعمودي على الجزء قيد الاختبار ، كما هو موضح في الشكل 36.
ملاحظة: يتم التحقق مما إذا كان المقياس الذي تم إدخاله بأكثر من 1.0 مم ، وفقًا للشكل 35 ، يشير إلى سطح عمودي على الوجه B ويتضمن الجزء العلوي من مخطط الأخاديد أو الثقوب أو التدرجات العكسية أو مثل.
