IEC 60884.1 VDE 0620 دبوس اختبار صلابة جهاز واحد

IEC 60884.1 ، VDE 0620 جهاز اختبار صلابة دبوس المحطة الواحدة

قياسي :

IEC 60884-1 بند 24.10 الشكل 30

تطبيق:

يتم استخدامه لاختبار صلابة القابس ودبوس القابس. يتم وضع القابس على صفيحة فولاذية صلبة مزودة بفتحات مناسبة لدبابيس القابس. يجب أن تكون المسافة بين مراكز الثقوب هي نفس المسافات بين مراكز الدائرة المحاصرة حول منطقة المقطع العرضي لكل دبوس في الورقة القياسية للقابس.

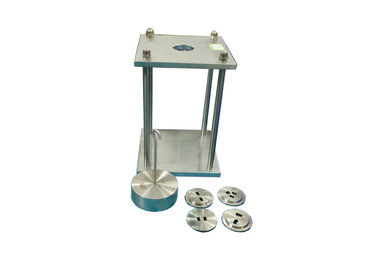

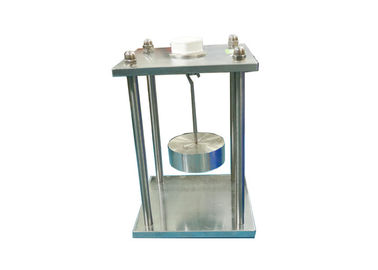

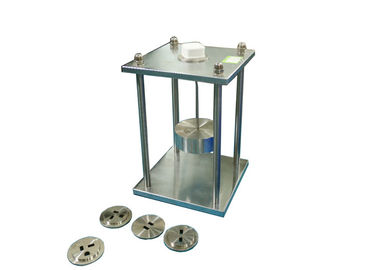

عرض الصورة

عينة الاختبار:

التوصيل ، دبوس

المعلمات:

عدد محطات الاختبار: 1

الوزن: 50N * 1 ، 20N * 2 ، 30N * 1 ، 4N * 1

مأخذ قياسي: كل واحد من معيار كولومبيا للتكوينات.

طريقة اختبار

1. قبل الاستخدام الأول ، يجب أن يكون المستخدم على دراية بالمعايير ذات الصلة لاستخدام جهاز الاختبار بشكل أكثر فاعلية وسلاسة وإكمال الاختبار.

2. يتم وضع القابس على الصفيحة الفولاذية بحيث تتطابق مراكز الدوائر التي تحصر المسامير مع مراكز الثقوب. ثم أدخل قابس الاختبار في المقبس في اتجاه المحور الطولي للدبوس. بعد ذلك ، يتم وضع القابس في خزانة التسخين بدرجة حرارة (70 ± 2) درجة مئوية ، بعد ساعة واحدة ، يتم تطبيق قوة سحب داخل خزانة التسخين

3. اختر أداة التثبيت حسب شكل القابس ، واجعله متصلاً بقوة مع القابس (تأكد من أنه لن يفقد عند استخدام قوة سحب)

4. اختر وزن قوة السحب وفقًا لأقصى قوة سحب كما هو موضح في الجدول 16 (يمكن تحقيقه بواسطة التراكب) ، يتم تعليق الوزن في حلقة المشبك ، والتعامل معه بعناية ، ولا ينتج شدًا متفجرًا.

5. يتم تطبيق القوة على كل دبوس قابس لمدة دقيقة واحدة ، بعد الاختبار ، يُسمح للقابس بالتبريد إلى درجة الحرارة المحيطة ويجب التحقق من أن إزاحة أي دبوس قابس في جسم القابس يجب ألا تزيد عن 1 مم.

6. انتبه لتنظيف الجهاز وصيانة المقابس بعد اكتمال الاختبار.
