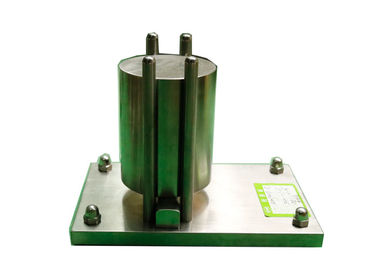

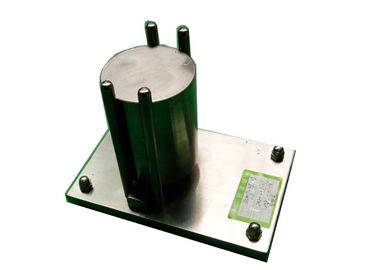

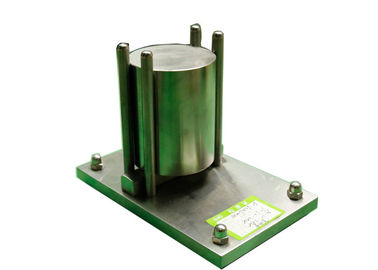

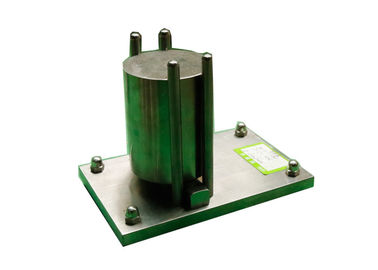

معدات اختبار معمل ضغط المقاومة للحرارة مع IEC60884-1 الشكل 38
معيار:
IEC 60884-1 "المقابس والمآخذ للأغراض المنزلية والأغراض المماثلة - الجزء 1: المتطلبات العامة" بند 24.19 والشكل 38
الوصف القياسي:
تخضع أغلفة المنافذ المحمولة لاختبار ضغط عند درجة حرارة محيطة تبلغ (25 ± 5) درجة مئوية في جهاز مشابه لما هو مبين في الشكل 38.
يتألف الجهاز من فكين من الصلب ، لهما وجه أسطواني نصف قطر 25 مم وعرض 15 مم وطول 50 مم.يمكن زيادة طول 50 مم ، حسب حجم الملحق المراد اختباره.
الزوايا مستديرة بنصف قطر 2.5 مم.
يتم تثبيت العينات بطريقة يتطابق فيها الوجه الأمامي للفكين مع الوجه الأمامي للكفن.
القوة المؤثرة من خلال الفكين هي (20 ± 2) نيوتن.
بعد دقيقة واحدة ، وبينما لا تزال الأكفان تحت الضغط ، يجب أن تتوافق الأبعاد مع الصاج القياسي المناسب.
يتكرر الاختبار مع استدارة العينة بزاوية 90 درجة.
يتم استخدامه لاختبار خصائص مقاومة الضغط للإكسسوارات الكهربائية وصندوق التركيب تحت ظروف التسخين.يجب استخدام جهاز الاختبار هذا مع صندوق التسخين.
ميزة:
يتكون هذا الجهاز من فكين من الصلب ، لهما وجه أسطواني نصف قطر 25 مم وعرض 15 مم وطول 50 مم.يمكن زيادة طول 50 مم ، حسب حجم الملحق المراد اختباره.الزوايا مستديرة بنصف قطر 2.5 مم.يتم تثبيت العينة بين الفكين بطريقة تجعلها تضغط عليها في المنطقة التي تمسك بها في الاستخدام العادي ، ويتزامن الخط المركزي للفكين قدر الإمكان مع مركز هذه المنطقة.القوة المؤثرة من خلال الفكين هي 20 درجة مئوية. الاختبار يحدث في خزانة تسخين عند درجة حرارة (80 ± 2) درجة مئوية.
حدود:
1. الوزن: 20N (بما في ذلك لوحات الضغط المتحركة)
2. حجم لوحة الضغط: الطول: 50 مم ، العرض: 15 مم ، الوجه الأسطواني: نصف القطر 25 مم ، الزوايا مستديرة بنصف قطر 2.5 مم.
3. المسافة من الداخل من الموجهات: 50mm × 15.4mm
4. المواد: 304 الفولاذ المقاوم للصدأ
طريقة اختبار:
1. قبل الاستخدام الأول ، يجب أن يكون المستخدم على دراية بالمعايير ذات الصلة من أجل استخدام جهاز الاختبار بشكل أكثر فعالية وملاءمة وإكمال الاختبار.
2. وفقًا للمتطلبات القياسية للمعالجة المسبقة للعينة قبل الاستخدام.
3. يتم وضع لوحة الضغط (الصغيرة) بين الموجهات (الجانب الضيق) ، والوجه الأسطواني للأعلى ، ويتم وضع العينة أفقيًا على لوحة الضغط ، ثم يتم وضع لوحة الضغط (الكبيرة) على العينة ويكون الوجه الأسطواني لأسفل ، أخيرًا ضع الوزن على لوح الضغط (كبير) ، وقت الاختبار هو ساعة واحدة.
انتباه:
يتم تثبيت العينة بين ألواح الضغط بطريقة تجعلها تضغط عليها في هذه المنطقة حيث يتم إمساكها في الاستخدام العادي ، ويتزامن الخط المركزي للألواح قدر الإمكان مع مركز هذه المنطقة.
