زر التبديل التحمل 50 هرتز اختبار مأخذ التوصيل

جهاز اختبار التحمل بمقبس التبديل 3 محطات للتحكم في زر التبديل المستقل

اساسي:

IEC 60884-1 "المقابس والمآخذ للأغراض المنزلية والأغراض المماثلة - الجزء 1: المتطلبات العامة" بند رقم 20 قدرة القطع والمادة 21 التشغيل العادي ، الشكل 16.

الوصف القياسي:

20 قدرة كسر:

يجب أن تتمتع الملحقات بقدرة تكسير كافية.

يتم التحقق من المطابقة عن طريق اختبار منافذ التوصيل والمقابس مع دبابيس غير صلبة ، عن طريق جهاز اختبار مناسب ، ومثال على ذلك موضح في الشكل 16.

21 التشغيل العادي:

يجب أن تتحمل الملحقات ، دون تآكل مفرط أو أي تأثير ضار آخر ، الضغوط الميكانيكية والكهربائية والحرارية التي تحدث في الاستخدام العادي.

يتم التحقق من المطابقة عن طريق اختبار منافذ التوصيل ، والمقابس التي تحتوي على مآخذ توصيل تأريض مرنة أو مع دبابيس غير صلبة ، عن طريق جهاز اختبار مناسب ، ومثال على ذلك موضح في الشكل 16.

تطبيق:

إنه قابل للتطبيق على قدرة كسر المفاتيح واختبار عمر التشغيل العادي للتركيبات الكهربائية المنزلية وما شابهها ، وهو مناسب أيضًا لقدرة كسر المقابس والمآخذ واختبار عمر التشغيل العادي للمنزل والأغراض المماثلة.تحاكي معدات الاختبار المفاتيح والمقابس والمآخذ ، والدوران لفترة طويلة ، وإجراءات الإدخال والسحب ، لتقييم ما إذا كانت المفاتيح والمقابس والمآخذ قادرة على تحمل الاستخدام العادي للضرر الميكانيكي وتلف الإجهاد الكهربائي ، وما إذا كانت نقاط الاتصال لديها ظاهرة التصاق ، ظاهرة مغلقة أو غير متصلة على المدى الطويل ، لفحص ما إذا كانت عينات الاختبار بالية مفرطة أو لها عواقب ضارة أخرى.إنها معدات اختبار خاصة لاختبار التحمل الكهربائي للمفاتيح ومآخذ التوصيل.

عينة الاختبار:

زر التبديل والقابس والمقبس.

ميزة:

يمكن لمعدات الاختبار إجراء اختبار التحمل لمفاتيح الأزرار والمقابس والمآخذ.بالاقتران مع بنك الحمل الخارجي (المقاوم ، الاستقرائي والسعة) يمكنه معالجة اختبار التحميل ، ولديه نظام تحكم مطابق.

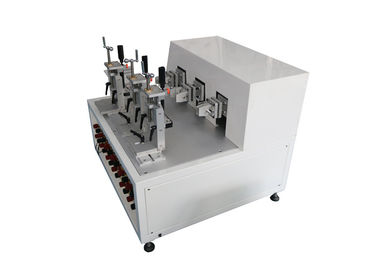

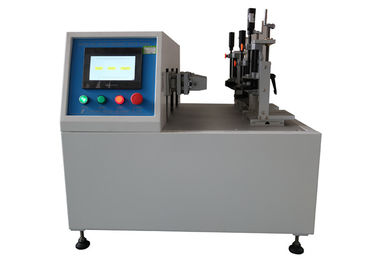

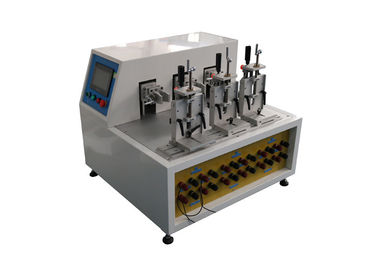

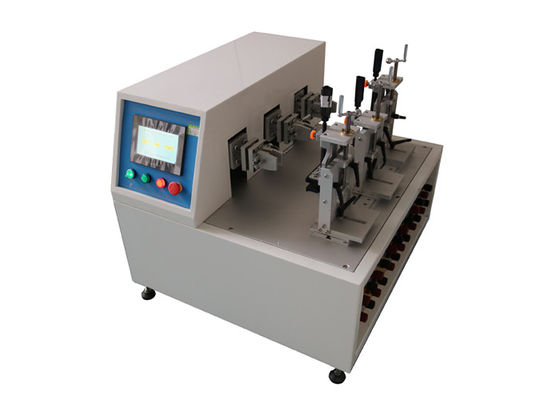

آلة الاختبار مصنوعة من إطار من الألومنيوم ، ولوحة مانعة للتسرب من الفولاذ المقاوم للصدأ ، مدفوعة بمحرك سيرفو ولولب كروي ، مع شاشة لمس ملونة مقاس 7 بوصات ، ونظام تحكم PLC ، وواجهة تشغيل إنسانية وشاشة رقمية قوية.يمكن ضبط أوقات الاختبار والوقت الحالي للتوصيل وسرعة الاختبار مسبقًا.لديها وظيفة عرض التيار الكهربائي التي يمكن أن تظهر تيار التوصيل للعينة.آلة الاختبار بأكملها بها 3 محطات عمل.عندما يتم تشغيل أو إيقاف التشغيل بشكل مستمر بسبب الالتصاق أو الفشل ، فإنه سينبه ويسجل العدد المناسب من التجارب ، وينذر عندما تصل أوقات الاختبار إلى القيمة المحددة مسبقًا.ستتوقف آلة الاختبار تلقائيًا عند حدوث إنذار.

العوامل:

شهادة معايرة:
