0-100N IEC60320-1 مفتاح مخبار مقرنة جانبيّ يسحب إختبار آلة

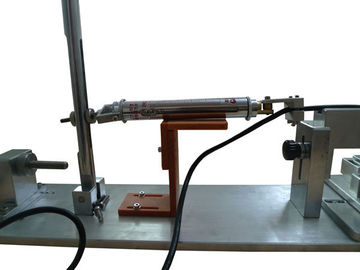

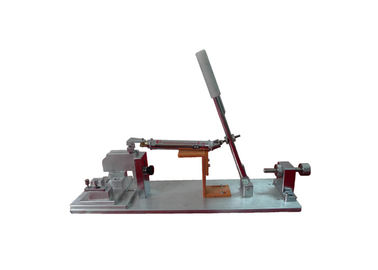

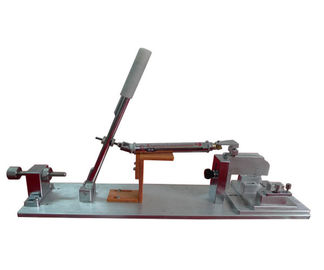

جهاز الإختبار الجانبي لقارنة التوصيل

معلومات المنتج:

هذا الجهاز هو وفقا ل معيار IEC60320-1 ، 19 الرقم القياسي لتصميم. يتم استخدامه لاختبار سحب مدخل الجهاز تحت شروط الموصل بالقوة ، لهذا السبب لاختبار القوة الميكانيكية للموصل.

المعايير الفنية:

1 ، مرنة كابل الانحناء الطول: 40 ± 2 ملم ، قابل للتعديل.

2 ، وسحب النطاق: 0-100N.

3 ، طريقة السحب: التشغيل اليدوي ، 50 مرة في اتجاه واحد ثم 50 مرة في الاتجاه المعاكس.

4 ، واختيار موصل واختبار المقابلة سحب جدول القيمة

الجدول 7 - تطبق قيم السحب الجانبي

باستخدام الطريقة:

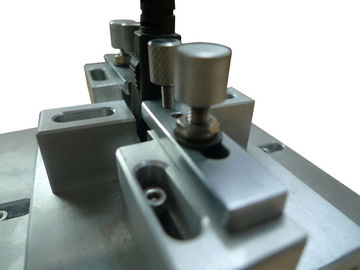

1. حدد مأخذ توصيل الجهاز المطابق وفقًا للاختبار المطلوب للموصل لتثبيت وإحكام.

2. أدخل الموصل في مقبس الإدخال الخاص بالجهاز ، يمكنك ضبط كتلة الضبط بشكل صحيح للموصلات الخاصة الأخرى.

3. مع نهاية التوازن الربيع لقفل كابل لينة موصل ، شقة على كتلة دعم الباكليت.

4. لسحب الموصل إلى قوة الاختبار المطلوبة ، ويمكن ضبط الموقف.

5. اختبار طبيعي ، بعد سحب 50 مرة ، قم بتدوير الموصل ومقبس إدخال الجهاز 180 ° ، ثم اسحب 50 مرة. لا تحتاج إلى إطلاق نهاية التوازن الربيع ، ثم تناوب المقابلة.

بعد الاختبار ، سواء لإدخال اختبار المتابعة وفقا للموصل معطوب أم لا.

ملحوظة:

1. تأكد من تثبيت المحطة وإيلاء الاهتمام للسلامة عند الاختبار ؛

2. عندما لا يتم استخدام مقياس الربيع ، يجب أن تبقى حالة فضفاضة.

3. يجب أن يبقى الجهاز الجاف ، الغبار ، الانتباه إلى صيانة المعدات بعد الانتهاء من الاختبار.
