تفاصيل المنتج:
شروط الدفع والشحن:
|
ارتفاع الانحناء: | 40 ± 2 مم ، قابل للتعديل | سحبت مدى: | 0-100N |
---|---|---|---|
سحب الطريق: | عملية يدويّ | اساسي: | IEC60320-1 ، الشكل 19 |
تسليط الضوء: | آليّ مفتاح مخبار,,switch life tester |

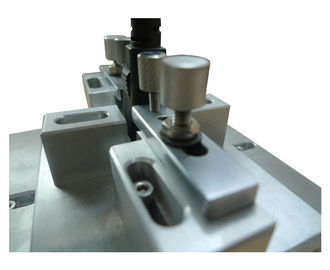

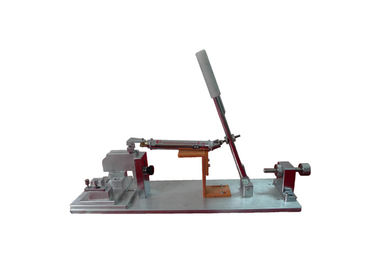

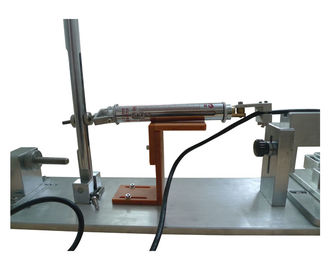

جهاز الإختبار الجانبي المقرن
معلومات المنتج:
هذا الجهاز هو وفقا ل معيار IEC60320-1 ، 19 الرقم القياسي لتصميم. يتم استخدامه لاختبار سحب مدخل الجهاز تحت شروط الموصل بالقوة ، لهذا السبب لاختبار القوة الميكانيكية للموصل.
المعايير الفنية:
1 ، مرنة كابل الانحناء الطول: 40 ± 2 ملم ، قابل للتعديل.
2 ، وسحب النطاق: 0-100N.
3 ، طريقة السحب: التشغيل اليدوي ، 50 مرة في اتجاه واحد ثم 50 مرة في الاتجاه المعاكس.
3 ، واختيار موصل واختبار المقابلة سحب جدول القيمة
المعيار: IEC 60320-1 الفقرة 23.3 الشكل 19.
التطبيق: مناسبة لاختبار اختبار السحب الجانبي للموصل مع تصنيف يتجاوز 0.2A.
عينة الاختبار: موصل بتصنيف يتجاوز 0.2A.
ميزة: يجب تحديد مدخل الجهاز الذي يطابق نموذجها والمفصلة القياسية عند اختبار الموصل.
المعلمات :
ارتفاع الثني لكابل الثني | 40 ± 2 ملم ، قابل للتعديل |
سحب قوة المدى | 0-100N |
وضع السحب | التشغيل اليدوي ، يتم بعد ذلك تطبيق سحب جانبي لنفس القوة في اتجاه موازٍ مع المستوى الذي يحتوي على محاور الدبابيس التي تحمل التيار والتوازي مع وجه توصيل الموصل. يتم الافراج عن القوة على الفور. يتم إجراء تسلسل العملية 50 مرة في اتجاه واحد ثم 50 مرة في الاتجاه المعاكس. الموديل HO6504A تلقائي (اختياري) |
جدول 7-قيمة للسحب الجانبي
التقييم الحالي للموصل ا | سحب. شد N |
2.5 | 6 |
6 | 35 |
10 | 35 |
16 | 50 |

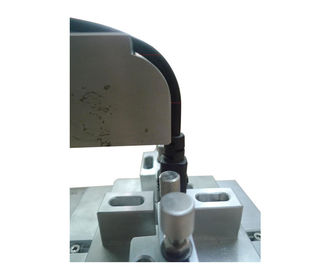

بعد اختبار 23.2 ، يتم إدخال الموصل مع تصنيف يزيد عن 0.2A في مدخل الجهاز من النوع المطابق للموصل الذي سيتم اختباره والامتثال للورقة القياسية ذات الصلة. تم تركيب مدخل الجهاز في جهاز اختبار مناسب ، يظهر مثال في الشكل رقم 19 ، مع دبابيس التوجيه لأعلى. يجب الالتزام بالبعد 40mm ± 2mm.
يتم تطبيق السحب الجانبي ، كما هو محدد في الجدول 7 ، على الحبل أولاً في اتجاه عمودي على المستوى الذي يحتوي على محاور دبابيس الحمل الحالي ، ويتم تحريره فورًا.
يتم إجراء تسلسل العملية 50 مرة في اتجاه واحد ثم 50 مرة في الاتجاه المعاكس.
ثم يتم تطبيق سحب جانبي للقوة نفسها في اتجاه موازٍ مع المستوى الذي يحتوي على محاور دبابيس الحمل الحالي وبالتوازي مع وجه توصيل الموصل. يتم الافراج عن القوة على الفور. يتم إجراء تسلسل العملية 50 مرة في اتجاه واحد ثم 50 مرة في الاتجاه المعاكس.
