IEC 60884.1 اختبار المقبس والصواريخ من الفولاذ المقاوم للصدأ جهاز اختبار صلابة المقبس HC9928

جهاز اختبار صلابة القابس

المعيارمعاختبار المقابس:

معيار IEC 60884-1 "المقابس والمنافذ للأغراض المنزلية والمماثلة ️ الجزء 1: المتطلبات العامة" الفقرة 24.10الشكل 30

الوصف القياسيمعاختبار المقابس:

يتم وضع الشاشة على لوحة فولاذية صلبة مزودة بثقوب مناسبة لدبابيس الشاشة كما هو موضح في المثال في الشكل 30.

المسافات بين مراكز الثقوب (مثلd1 و d2) يجب أن تكون نفس المسافات بين مراكز الدائرة المحاصرة حول مساحة الشق العرضي لكل دبوس في ورقة القياسية للشفرة.

يجب أن يكون لكل فتحة قطر يساوي قطر الدائرة المحاصرة حول مساحة القسم العرضي للدبوس بالإضافة إلى (6 ± 0,5) ملم.

يتم وضع الشفرة على اللوحة الصلبة بحيث تتزامن مراكز الدوائر المحيطة بالدبابيس مع مراكز الثقوب.

يتم تطبيق قوة سحب P تساوي القوة القصوى للسحب كما هو مذكور في الجدول 16 ، دون هزات ، لمدة دقيقة واحدة على كل دبوس بالتناوب ، في اتجاه المحور الطولي للدبوس.

يتم استخدام السحب داخل خزانة التدفئة في درجة حرارة (70 ± 2) درجة مئوية ، بعد ساعة واحدة من وضع الشاشة في خزانة التدفئة.

بعد الاختبار، يُسمح للشفرة بالتبريد إلى درجة حرارة البيئة ويجب التحقق من عدم تحرك أي دبوس في جسم الشفرة بأكثر من 1 ملم.

عينة الاختبارمعاختبار المقابس:إغلاق، دبوس

المعلماتمعاختبار المقابس:

التطبيقمعاختبار المقابس:

يستخدم لاختبار صلابة الشاشة وخرطوم الشاشة. يتم وضع الشاشة على لوحة فولاذية جامدة مزودة بالثقوب المناسبة لخرطوم الشاشة. The distance between the centers of the holes shall be the same as the distances between the centers of the circle circumscribed around the cross-sectional area of each pin in the standard sheet of the plug.

طريقة الاختبارمعاختبار المقبس:

1قبل الاستخدام الأول، يجب على المستخدم أن يكون على دراية بالمعايير ذات الصلة لاستخدام جهاز الاختبار بشكل أكثر فعالية وسليمة وإكمال الاختبار.

2يتم وضع الشفرة على اللوحة الصلبة بحيث تتزامن مراكز الدوائر المحيطة بالدبابيس مع مراكز الثقوب.ثم إدخال وصلة الاختبار في المقبس في اتجاه المحور الطولي للدبوسبعد ذلك، يتم وضع القابس في خزانة التدفئة مع درجة حرارة (70 ± 2) °C، بعد 1 ساعة، يتم تطبيق قوة سحب داخل خزانة التدفئة

3. اختر جهاز التشغيل وفقًا لشكل القابس ، وجعله متصلًا بشكل راسخ بالقارب (تأكد من أنه لن يتحرك عند ممارسة قوة سحب)

4اختيار وزن قوة السحب وفقًا لقوة السحب القصوى كما هو موضح في الجدول 16 (يمكن تحقيقها عن طريق الترتيب) ، يتم ربط الوزن في حلقة المشبك ، والمساعدة بعناية ،ولا تنتج التوتر المتفجّر.

5يتم تطبيق القوة على كل دبوس لساعة واحدة بعد الاختبار.يُسمح للشفرة بالتبريد إلى درجة حرارة البيئة ويجب التحقق من أن تحرك أي من دبوس الشفرة في جسم الشفرة لا يجب أن يتجاوز 1 ملم..

6انتبه لتنظيف الجهاز وصيانة المقابس بعد الانتهاء من الاختبار.

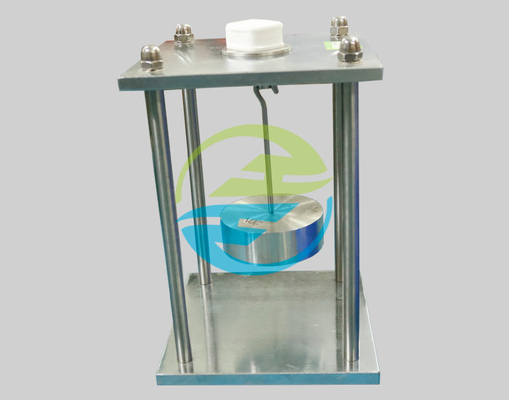

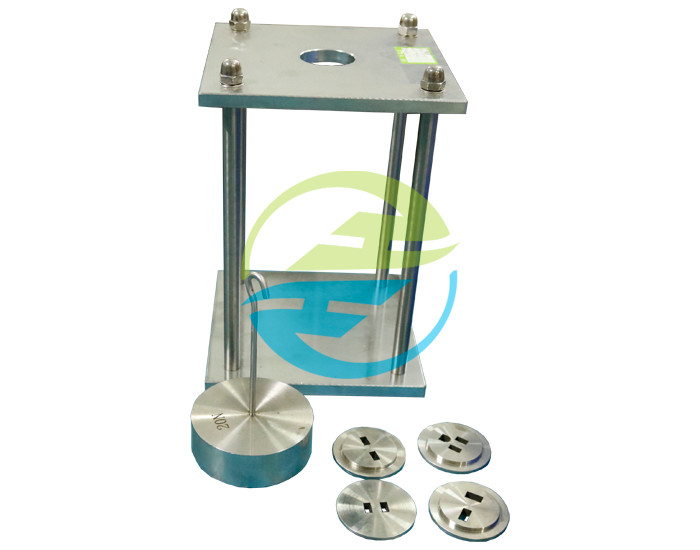

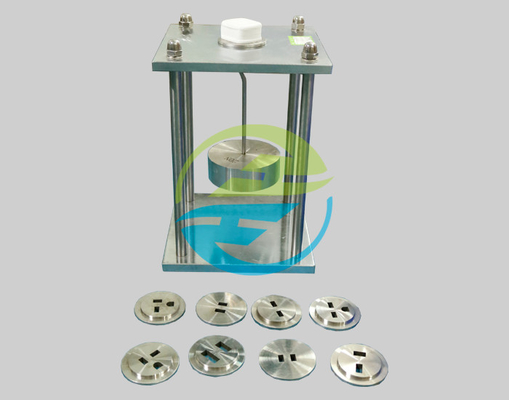

عرض الصورةمعاختبار المقبس:
